MCGILL FCF6軸承代號說明
F
C
F
6
F：外圈帶法蘭
CF：Cam Follower，螺栓滾輪軸承
6：公稱軸承外徑：6 in
F：
外圈帶法蘭
CF：
Cam Follower，螺栓滾輪軸承
6：
公稱軸承外徑：6 in

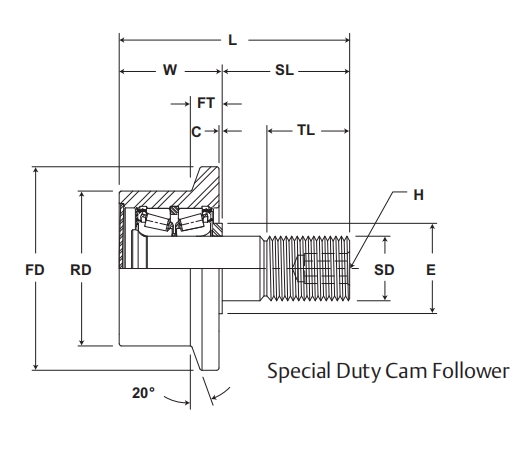

MCGILL FCF6軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 凸輪外徑 RD | 6 |
| 凸輪寬度 W | 3 |
| 法蘭外徑 FD | 6.94 |
| 法蘭寬度 FD | 0.72 |
| 螺柱直徑 SD | 2.5 |
| 螺柱直徑公差 | +0/-0.001 |
| 螺柱長度 SL | 5.5 |
| 端板加長件 C | 0.06 |
| 螺紋長度 TL | 3.25 |
| 螺栓滾輪總長度 L | 8.5 |
| 安裝尺寸 (in) | |
| 六角孔徑 H | 0.88 |
| 最小凸臺直徑 E | 325 |
| 殼體孔徑 | 2.501 |
| 殼體孔徑公差 | ±.0002 |
| 其他參數 | |
| 滾動體類型 | 圓錐滾子 |

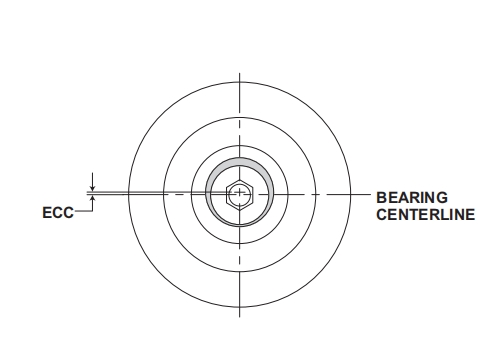

| 偏心尺寸 ECC | - |
| 偏心尺寸 G | - |
| 偏心尺寸 BD | - |
| 螺紋類型 | 2 1/2-12 |
| 夾緊力矩 N·m | 5000 |
| 重量（lb） | |
| 30 | |
| 載荷（lb） | |
| 滾輪動載荷 | 35800 |
| 滾輪動態推力載荷 | 14200 |
| 滾輪靜載荷 | 62000 |
