NTN MR7313TX軸承代號說明
M
R
7
3
1
3
T
X
MR：M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
7：寬度系列：07系列
3：尺寸系列：03系列
13：內徑：65 mm
T：外圈內徑中帶雙擋邊
X：X-Bar復合鋼
MR：
M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
7：
寬度系列：07系列
3：
尺寸系列：03系列
13：
內徑：65 mm
T：
外圈內徑中帶雙擋邊
X：
X-Bar復合鋼
NTN MR7313TX軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 66000 lbf 294000 N 294.00 kN |
| 基本額定動載荷 | 53500 lbf 238000 N 238.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MR7313TX軸承尺寸規格
| 圓柱滾子軸承 -可分離型內圈帶一個加強筋，外圈帶兩個擋圈 - 尺寸 | |
| B | 2.5591 in 65.000 mm |
| D | 5.5118 in 140.000 mm |
| W | 1.5748 in 40.000 mm |
| A | 3.2941 in 83.670 mm |
| C | 4.7780 in 121.360 mm |
| F | 3.5709 in 90.700 mm |
| R | 0.1000 in 2.540 mm |
| U（普通內外圈） | 3.0984 in 78.700 mm |
| V（加強筋內外圈） | 3.2913 in 83.600 mm |
| X（普通內外圈） | 5.0000 in 127.000 mm |
| Z（加強筋內外圈） | 4.7717 in 121.200 mm |
| r | 0.0799 in 2.030 mm |

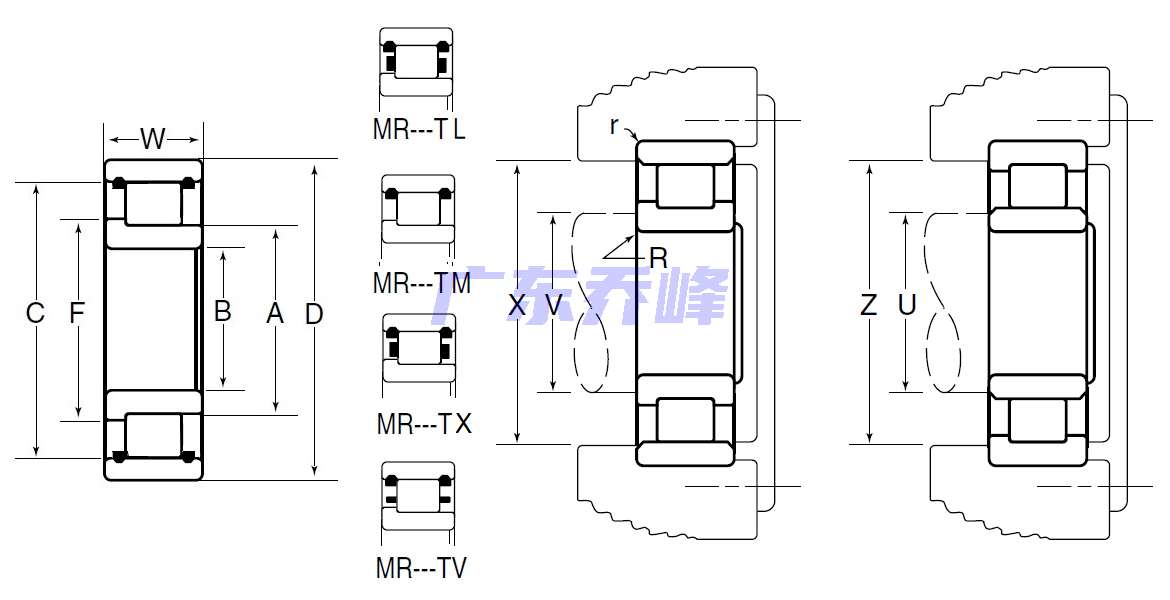

NTN MR7313TX軸承尺寸圖
