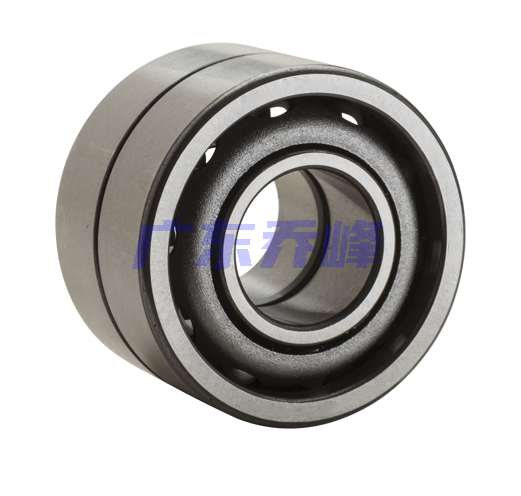

NTN-SNR ML7004HVDUJ74S軸承代號說明
M
L
7
0
0
4
H
V
D
U
J
7
4
S
ML：高轉速高精度角接觸軸承
7：角接觸球軸承
0：尺寸系列：10系列
04：內徑：20 mm
H：接觸角 25o
V：高精度
DU：通用配對
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
7：
角接觸球軸承
0：
尺寸系列：10系列
04：
內徑：20 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR ML7004HVDUJ74S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR ML7004HVDUJ74S軸承尺寸規格
| 高速雙聯角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.6535 in 42.000 mm |
| B | 0.4724 in 12.000 mm |
| 2B | 0.9449 in 24.000 mm |
| r2 max | 0.0236 in 0.600 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 25 o |
| d2 | 1.0472 in 26.600 mm |
| d3 | 0.9961 in 25.300 mm |
| D1 | 1.3504 in 34.300 mm |
| D4 | 1.4055 in 35.700 mm |
| D5 | 1.0984 in 27.900 mm |
| E | 0.1035 in 2.630 mm |

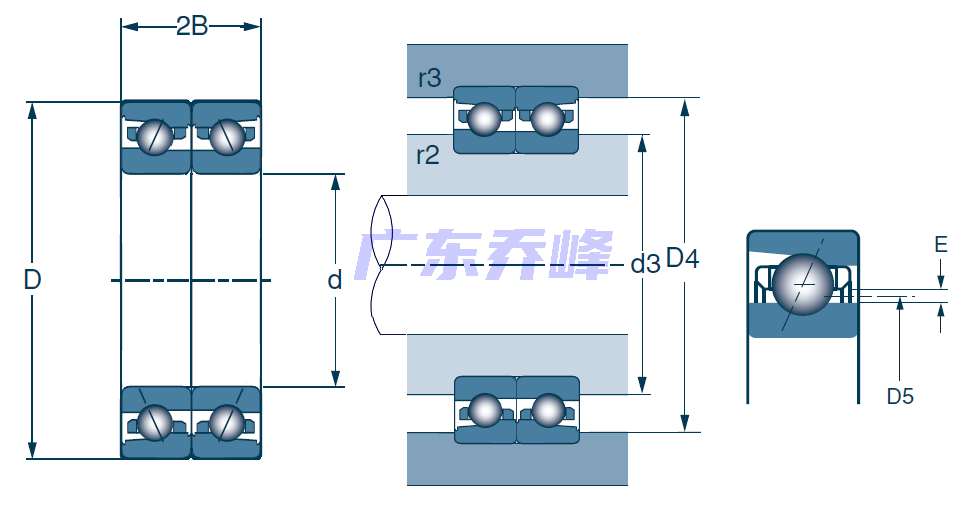

NTN-SNR ML7004HVDUJ74S軸承尺寸圖
