NTN M1213EAHL軸承代號說明
M
1
2
1
3
E
A
H
L
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
2：尺寸系列：02系列
13：內徑：65 mm
E：外圈雙擋邊
A：超大外徑，適用于標準殼體孔中的重壓型配合
H：外圈外徑上帶盲銷孔
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
2：
尺寸系列：02系列
13：
內徑：65 mm
E：
外圈雙擋邊
A：
超大外徑，適用于標準殼體孔中的重壓型配合
H：
外圈外徑上帶盲銷孔
L：
復合鋼保持架
NTN M1213EAHL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 30500 lbf 135000 N 135.00 kN |
| 基本額定動載荷 | 24300 lbf 108000 N 108.00 kN |
| 附件 | 開式 |
| 重量 | 1.920 lb 0.871 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1213EAHL軸承尺寸規格
| 帶保持架和滾子的外圈，外圈上帶兩個加強筋和盲銷孔 - 尺寸 | |
| A | 3.1661 in 80.420 mm |
| D | 4.7266 in 120.056 mm |
| W | 0.9055 in 23.000 mm |
| r | 0.0598 in 1.520 mm |
| H | 3.9858 in 101.240 mm |
| a | 0.3118 in 7.920 mm |
| b | 0.1098 in 2.790 mm |
| U（普通內外圈） | 3.0315 in 77.000 mm |
| V（加強筋內外圈） | 3.1614 in 80.300 mm |
| X（普通內外圈） | 4.3307 in 110.000 mm |
| Z（加強筋內外圈） | 4.1614 in 105.700 mm |

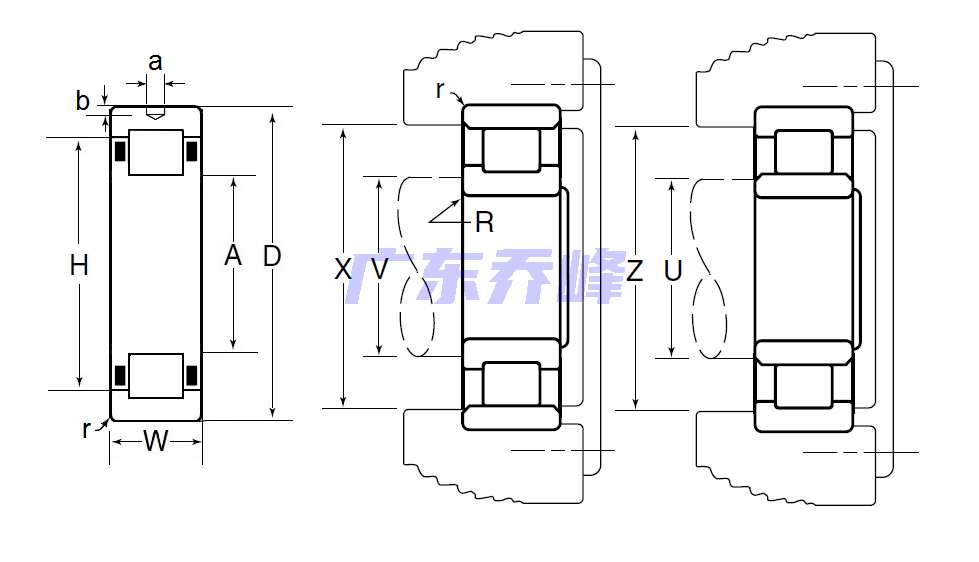

NTN M1213EAHL軸承尺寸圖
