NTN M5309UX軸承代號說明
M
5
3
0
9
U
X
M：NTN BOWER產品，標準公制尺寸系列
5：寬度系列：05系列
3：尺寸系列：03系列
09：內徑：45 mm
U：外環內徑上帶一個擋邊和一個擋圈
X：X-Bar復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
5：
寬度系列：05系列
3：
尺寸系列：03系列
09：
內徑：45 mm
U：
外環內徑上帶一個擋邊和一個擋圈
X：
X-Bar復合鋼保持架
NTN M5309UX軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 44500 lbf 199000 N 199.00 kN |
| 基本額定動載荷 | 35500 lbf 158000 N 158.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M5309UX軸承尺寸規格
| 帶保持架和滾子的外圈，一邊帶加強筋&一邊帶擋圈 - 尺寸 | |
| A | 2.3370 in 59.360 mm |
| D | 3.9370 in 100.000 mm |
| C | 3.2079 in 81.480 mm |
| W | 1.5625 in 39.688 mm |
| r | 0.0598 in 1.520 mm |
| H | 3.2079 in 81.480 mm |

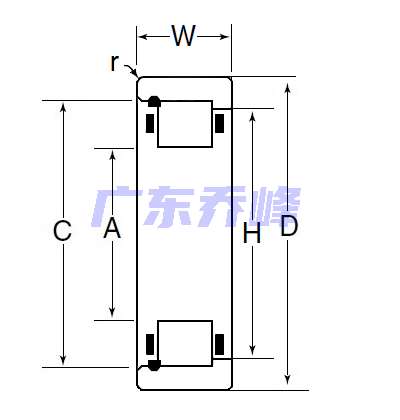

NTN M5309UX軸承尺寸圖
