MCGILL MCFDE52X軸承代號說明
M
C
F
D
E
5
2
X
M：Metric - 公制尺寸
CF：Cam Follower，螺栓滾輪軸承
D：重型承重
E：帶偏心襯套
52：公稱軸承外徑：52 mm
X：圓柱外圈
M：
Metric - 公制尺寸
CF：
Cam Follower，螺栓滾輪軸承
D：
重型承重
E：
帶偏心襯套
52：
公稱軸承外徑：52 mm
X：
圓柱外圈

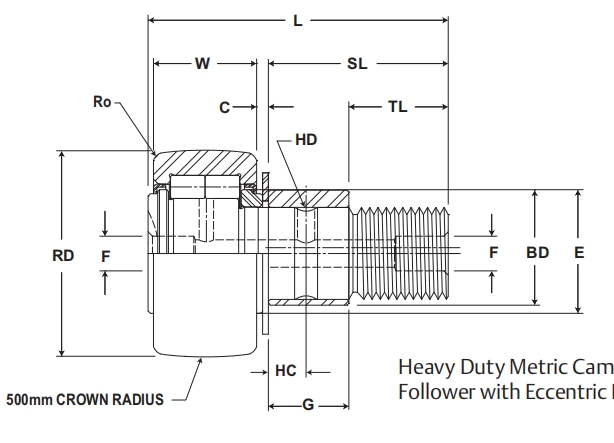

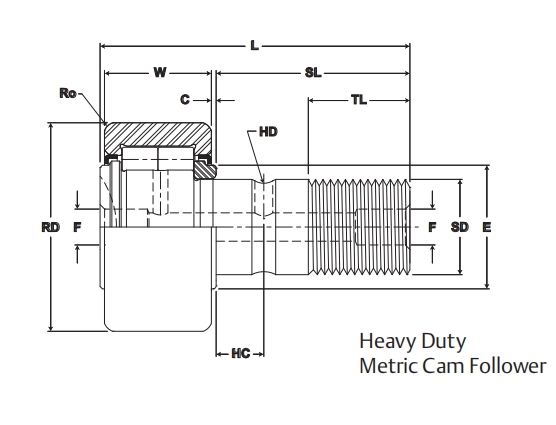

MCGILL MCFDE52X軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 52 |
| 滾輪外徑公差 | +0/-0.013 |
| 滾輪寬度 W | 24 |
| 滾輪寬度公差 | +0/0.12 |
| 滾輪內徑 SD | 20 |
| 滾輪內徑公差 | +0/-0.021 |
| 螺柱長度 SL | 40.5 |
| 端板加長件 C | 0.8 |
| 螺紋長度 TL | 21 |
| 螺栓滾輪總長度 L | 66 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (mm) | |
| 孔中心距 HC | 9 |
| 徑向潤滑孔徑 HD | 4 |
| 潤滑孔徑 D | 8 |
| 最小凸臺直徑 E | 21 |
| 圓角半徑 Ro | 1.5 |
| 殼體孔徑 HBD | 20 |
| 殼體孔徑公差 std | +0/-0.021 |
| 重量（kg） | |
| 0.45 | |
| 載荷（N） | |
| 滾輪動載荷 | 30000 |
| 滾輪靜載荷 | 35000 |
| 其他參數 | |
| 螺紋類型 | M20x1.5 |
| 夾緊力矩 N·m | 118 |

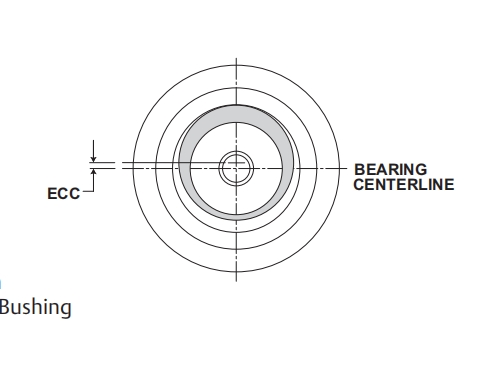

| 偏心尺寸 ECC | 1 |
| 偏心尺寸 G | 18 |
| 偏心尺寸 BD | 24 |
| 極限轉速 (脂潤滑) rpm | 3400 |
