NTN M1215THV軸承代號說明
M
1
2
1
5
T
H
V
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
2：尺寸系列：02系列
15：內徑：75 mm
T：外圈內徑中帶雙擋邊
H：外圈外徑上帶盲銷孔
V：一體成型鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
2：
尺寸系列：02系列
15：
內徑：75 mm
T：
外圈內徑中帶雙擋邊
H：
外圈外徑上帶盲銷孔
V：
一體成型鋼保持架
NTN M1215THV軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 一體成型，鋼質 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 34000 lbf 151000 N 151.00 kN |
| 基本額定動載荷 | 26500 lbf 118000 N 118.00 kN |
| 附件 | 開式 |
| 重量 | 2.136 lb 0.969 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1215THV軸承尺寸規格
| 帶保持架和滾子的外圈，兩個擋圈 - 尺寸 | |
| A | 3.5051 in 89.030 mm |
| D | 5.1181 in 130.000 mm |
| C | 4.3799 in 111.250 mm |
| W | 0.9843 in 25.000 mm |
| r | 0.0598 in 1.520 mm |

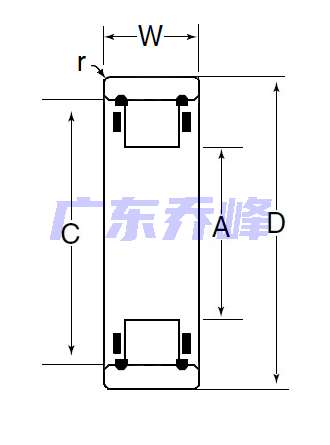

NTN M1215THV軸承尺寸圖
