NTN FL60/1.5軸承代號說明
F
L
6
0
/
1
.
5
FL：法蘭外圈
6：深溝球軸承
0：尺寸系列：10系列
/：分隔符
1.5：內徑：1.5 mm
FL：
法蘭外圈
6：
深溝球軸承
0：
尺寸系列：10系列
/：
分隔符
1.5：
內徑：1.5 mm
NTN FL60/1.5軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 84000轉/分鐘 |
| 極限轉速-脂潤滑 | 71000轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 12.3 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 19 lbf 86 N 0.09 kN |
| 基本額定動載荷 | 62 lbf 274 N 0.27 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FL60/1.5軸承尺寸規格
| 單列深溝球軸承 - 開式帶法蘭 - 尺寸 | |
| d | 0.0591 in 1.500 mm |
| D | 0.2362 in 6.000 mm |
| B | 0.0984 in 2.500 mm |
| D3 | 0.2953 in 7.500 mm |
| C1 | 0.0236 in 0.600 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.1063 in 2.700 mm |
| da max | 0.1181 in 3.000 mm |
| Da max | 0.1890 in 4.800 mm |
| ras max | 0.0059 in 0.150 mm |

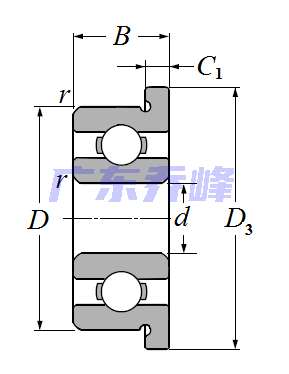

NTN FL60/1.5軸承尺寸圖
