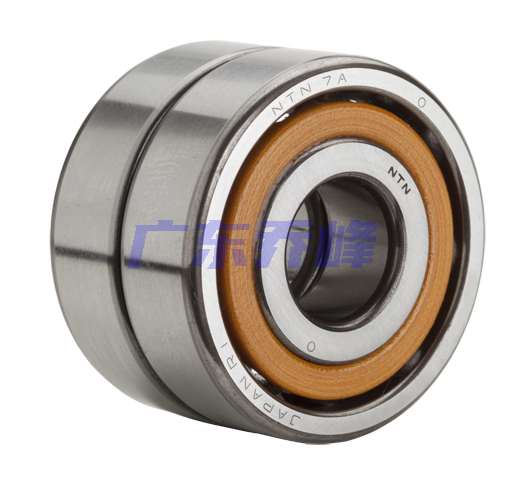

NTN 7012UGD2/GNP4軸承代號說明
7
0
1
2
U
G
D
2
/
G
N
P
4
7：角接觸球軸承，默認接觸角：30o
0：尺寸系列：10系列
12：內徑：60 mm
U：Ultage 標準
G：萬能配對
D2：GD2：一對可普遍安裝的軸承
/GN：正常預緊
P4：P4級精度
7：
角接觸球軸承，默認接觸角：30o
0：
尺寸系列：10系列
12：
內徑：60 mm
U：
Ultage 標準
G：
萬能配對
D2：
GD2：一對可普遍安裝的軸承
/GN：
正常預緊
P4：
P4級精度
NTN 7012UGD2/GNP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 高強度，兩片接合式，機加工 |
| 保持架材質 | 黃銅 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 12080轉/分鐘 |
| 極限轉速-脂潤滑 | 8880轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7012UGD2/GNP4軸承尺寸規格
| 雙聯角接觸球軸承 - 萬能平頂軸承 | |
| d | 2.3622 in 60.000 mm |
| D | 3.7402 in 95.000 mm |
| B | 0.7087 in 18.000 mm |
| 2B | 1.4173 in 36.000 mm |
| d1 | 2.8307 in 71.900 mm |
| d2 | 2.7283 in 69.300 mm |
| D1 | 3.2717 in 83.100 mm |
| D2 | 3.4843 in 88.500 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 30 o |
| da min | 2.6378 in 67.000 mm |
| Da max | 3.4646 in 88.000 mm |
| Db max | 3.5630 in 90.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

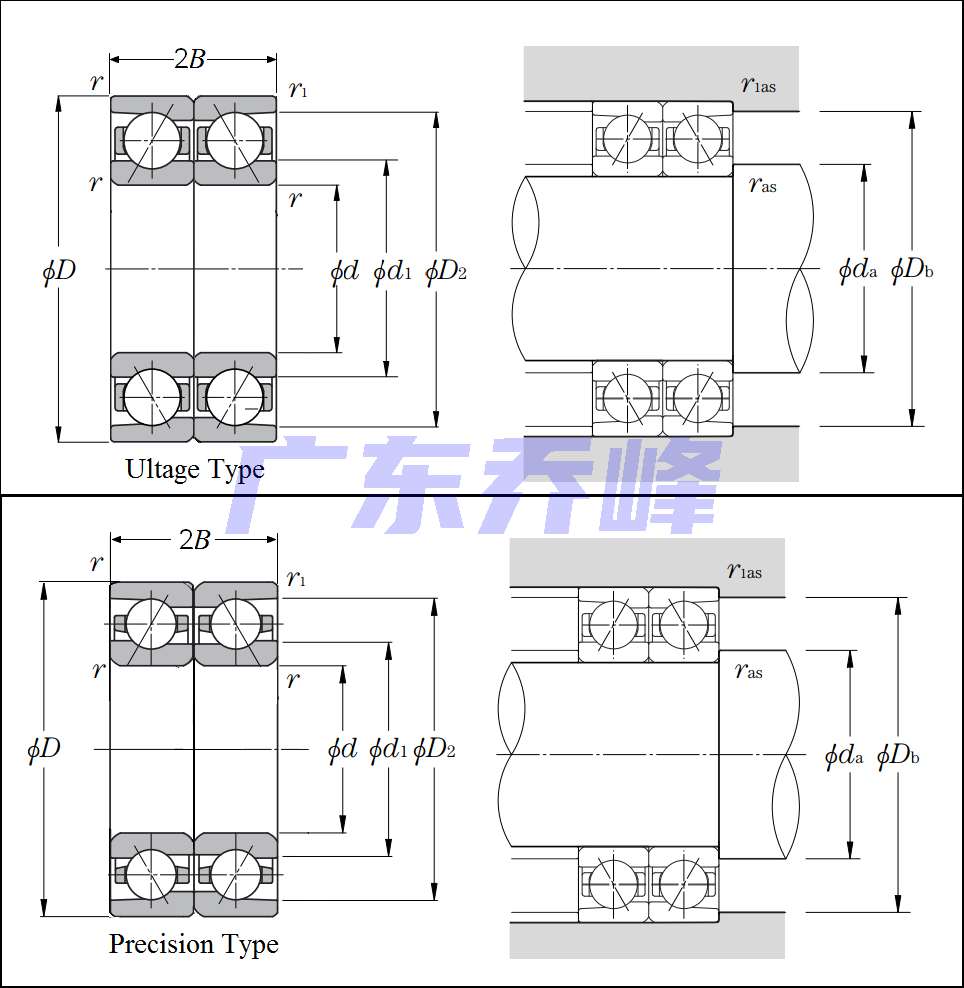

NTN 7012UGD2/GNP4軸承尺寸圖
