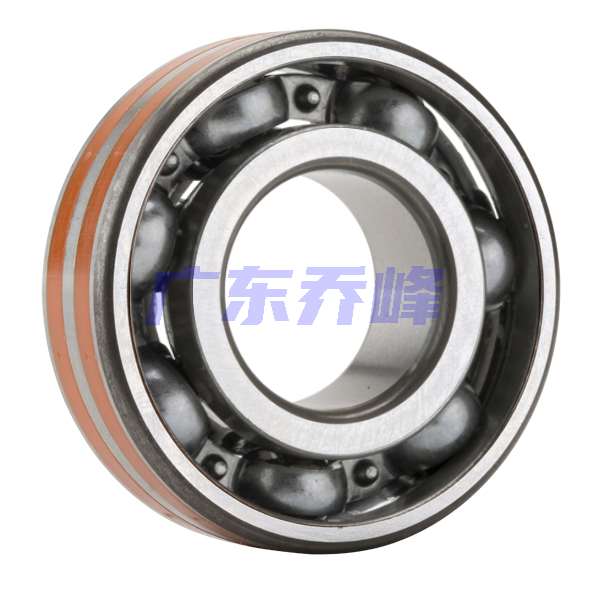

NTN EC-6303軸承代號說明
E
C
-
6
3
0
3
EC-：膨脹補償軸承
6：深溝球軸承
3：尺寸系列：03系列
03：內徑：17 mm
EC-：
膨脹補償軸承
6：
深溝球軸承
3：
尺寸系列：03系列
03：
內徑：17 mm
NTN EC-6303軸承技術規格
| 類型 | 膨脹補償軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 19000轉/分鐘 |
| 極限轉速-脂潤滑 | 16000轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 12.2 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1470 lbf 6550 N 6.55 kN |
| 基本額定動載荷 | 3370 lbf 15000 N 15.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN EC-6303軸承尺寸規格
| 膨脹補償軸承 - 開式 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.5512 in 14.000 mm |
| r | 0.0394 in 1.000 mm |
| da min | 0.8661 in 22.000 mm |
| da max | 0.9843 in 25.000 mm |
| Da max | 1.6535 in 42.000 mm |
| ras max | 0.0197 in 0.500 mm |

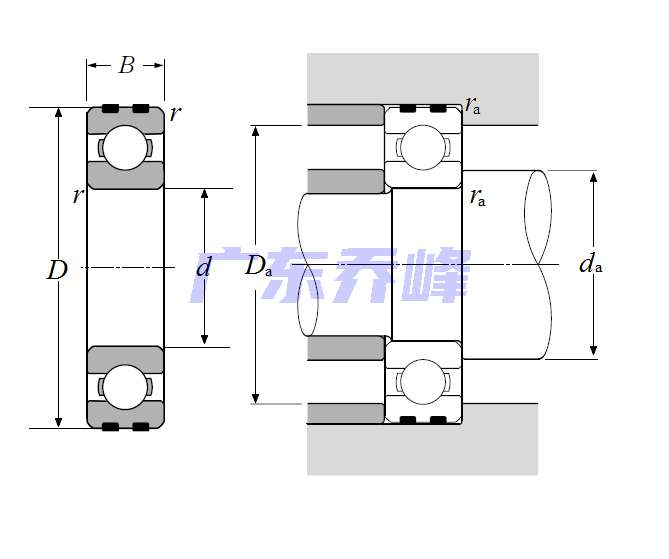

NTN EC-6303軸承尺寸圖
