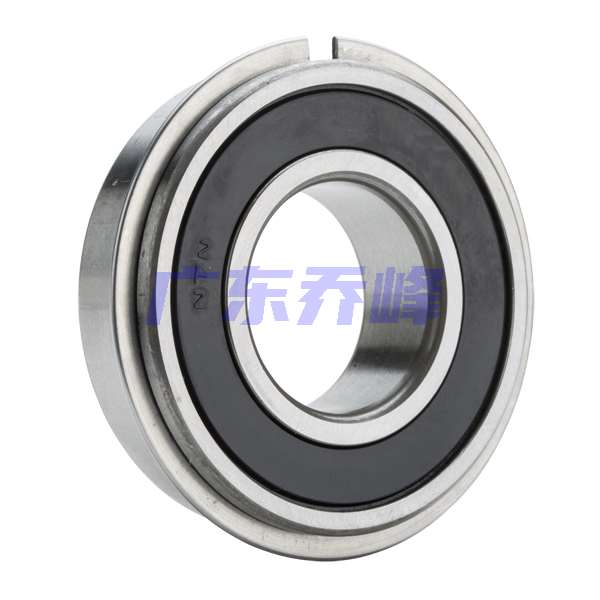

NTN 6214LBNR軸承代號說明
6
2
1
4
L
B
N
R
6：深溝球軸承
2：尺寸系列：02系列
14：內徑：70 mm
LB：?jiǎn)蚊娣墙佑|式密封
NR：帶止動環和止動槽
6：
深溝球軸承
2：
尺寸系列：02系列
14：
內徑：70 mm
LB：
單面非接觸式密封
NR：
帶止動環和止動槽
NTN 6214LBNR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 6000轉/分鐘 |
| 極限轉速-脂潤滑 | 5100轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 14.5 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 9900 lbf 44000 N 44.00 kN |
| 基本額定動載荷 | 15510 lbf 69000 N 69.00 kN |
| 附件 | 單面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6214LBNR軸承尺寸規格
| 單列深溝球軸承 - 單面密封（非接觸式橡膠密封）帶止動環 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.9449 in 24.000 mm |
| D1 | 4.7331 in 120.220 mm |
| D2 | 5.3031 in 134.700 mm |
| a | 0.1598 in 4.060 mm |
| f | 0.1110 in 2.820 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.0709 in 78.000 mm |
| da max | 3.3465 in 85.000 mm |
| Da max | 4.6063 in 117.000 mm |
| ras max | 0.0591 in 1.500 mm |

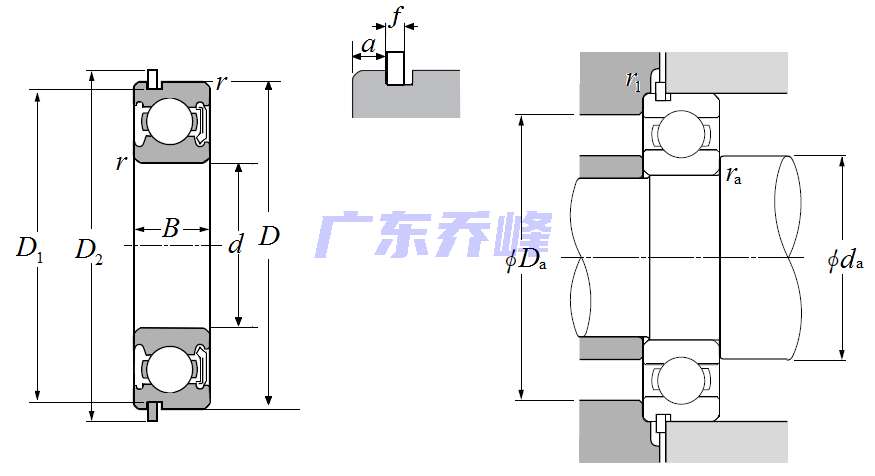

NTN 6214LBNR軸承尺寸圖
