MCGILL MR52+MI44軸承代號說明
M
R
5
2
+
M
I
4
4
MR：CAGEROL?滾針軸承
52：公稱軸承內徑：52/16 in
+：連接符
MI：內圈
44：內圈內徑：44/16 in
MR：
CAGEROL?滾針軸承
52：
公稱軸承內徑：52/16 in
+：
連接符
MI：
內圈
44：
內圈內徑：44/16 in

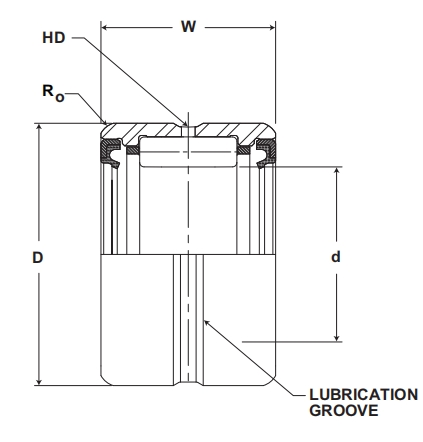

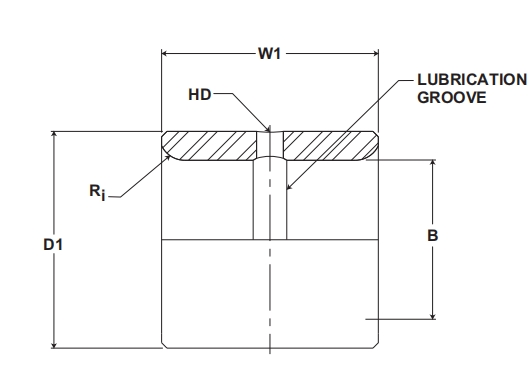

MCGILL MR52+MI44軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 外圈帶保持架組件內徑 d | 3.25 |
| 外圈帶保持架組件內徑公差 | +0/-0.0005 |
| 外徑 D | 4.25 |
| 外徑公差 | +0/-0.0008 |
| 外圈帶保持架組件厚度 W | 1.75 |
| 外圈帶保持架組件厚度公差 | +0/-.005 |
| 內圈內徑 B | 2.75 |
| 內圈內徑公差 | +0/-0.0006 |
| 內圈外徑 D1 | 3.2487 |
| 內圈外徑公差 | +0/-0.0009 |
| 內圈厚度 W | 1.76 |
| 內圈厚度公差 | +0/-.005 |
| 安裝尺寸 (in) | |
| 旋轉外殼孔徑 | 4.2495 |
| 固定外殼孔徑 | 4.2508 |
| 外殼孔徑公差 | +0/-0.0008 |
| 外圈潤滑孔徑 HD | 0.19 |
| 外圈倒角半徑 Ro | 0.08 |
| 內圈潤滑孔徑 HD | 0.19 |
| 內圈倒角半徑 Ri | 0.08 |
| 推薦軸直徑（旋轉軸） | 2.7508 |
| 推薦軸直徑（固定軸） | 2.7497 |
| 重量（lb） | |
| Array | |
| 載荷（lb） | |
| 基本動載荷 | 29900 |
| 基本靜載荷 | 64400 |
| 其他參數 | |
| 極限轉速 (脂潤滑) rpm | 3700 |
