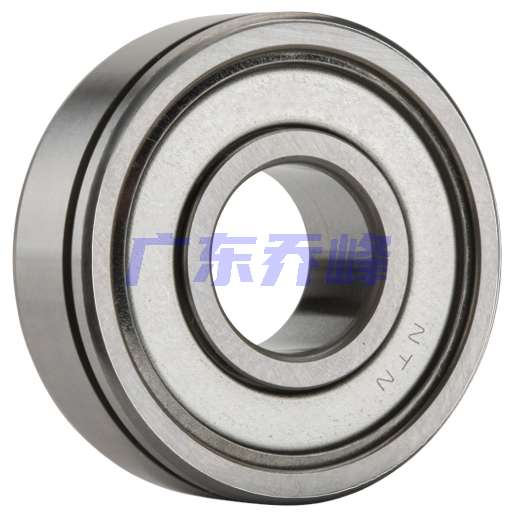

NTN 6017ZNC3軸承代號說明
6
0
1
7
Z
N
C
3
6：深溝球軸承
0：尺寸系列：10系列
17：內徑：85 mm
Z：單面帶防塵蓋
N：帶止動槽
C3：C3游隙
6：
深溝球軸承
0：
尺寸系列：10系列
17：
內徑：85 mm
Z：
單面帶防塵蓋
N：
帶止動槽
C3：
C3游隙
NTN 6017ZNC3軸承技術規格
| 類型 | 滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 5900轉/分鐘 |
| 極限轉速-脂潤滑 | 5000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 15.8 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 9650 lbf 43000 N 43.00 kN |
| 基本額定動載荷 | 12360 lbf 55000 N 55.00 kN |
| 附件 | 單面防塵蓋 |
| 重量 | 1.962 lb 0.890 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6017ZNC3軸承尺寸規格
| 單列深溝球軸承 - 單面防塵蓋帶止動環槽 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 0.8661 in 22.000 mm |
| D1 | 4.9299 in 125.220 mm |
| a | 0.1130 in 2.870 mm |
| b | 0.1220 in 3.100 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.6024 in 91.500 mm |
| da max | 3.8189 in 97.000 mm |
| Da max | 4.8622 in 123.500 mm |
| ras max | 0.0394 in 1.000 mm |

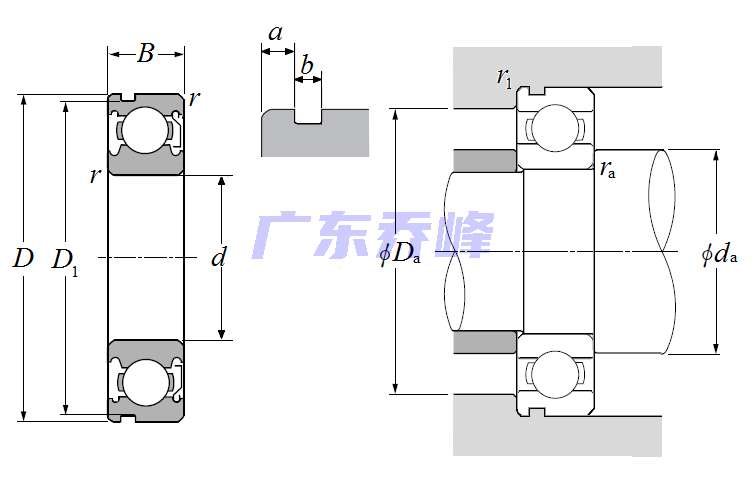

NTN 6017ZNC3軸承尺寸圖
