NTN UEL215-214D1軸承代號說明
U
E
L
2
1
5
-
2
1
4
D
1
UEL：寬內圈，鎖圈帶拋油環
2：系列：輕型承重
15：內徑系列：75 mm 系列
-：內徑分隔符
214：內徑：2.875 in
D1：帶油槽油孔，可再潤滑
UEL：
寬內圈，鎖圈帶拋油環
2：
系列：輕型承重
15：
內徑系列：75 mm 系列
-：
內徑分隔符
214：
內徑：2.875 in
D1：
帶油槽油孔，可再潤滑
NTN UEL215-214D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 2100轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 鎖緊裝置型號 | EL215-214 |
| 潤滑方式 | 可再潤滑 |
| 基本額定靜載荷 | 11100 lbf 49500 N 49.50 kN |
| 基本額定動載荷 | 14800 lbf 66000 N 66.00 kN |
| 附件 | 雙面密封 |
| 重量 | 6.151 lb 2.790 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UEL215-214D1軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 2-7/8 in 73.025 mm |
| D | 5.1181 in 130.000 mm |
| C | 1.3386 in 34.000 mm |
| B | 2.9370 in 74.600 mm |
| B1 | 3.6220 in 92.000 mm |
| r | 0.0984 in 2.500 mm |
| ds | 3/8-24 UNF |
| G | 0.3425 in 8.700 mm |
| d3 | 4.0157 in 102.000 mm |
| B5 | 0.9370 in 23.800 mm |
| S1 | 2.1535 in 54.700 mm |
| S | 1.4685 in 37.300 mm |
| F | 0.3543 in 9.000 mm |

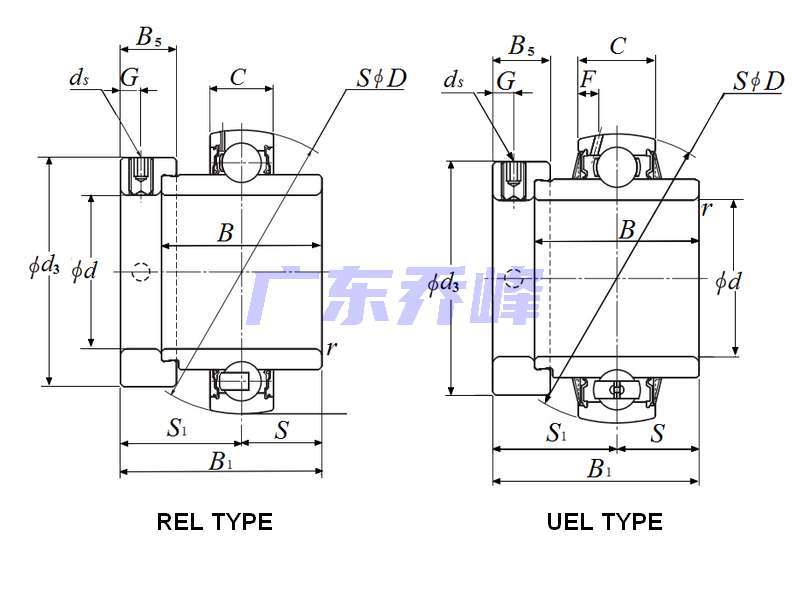

NTN UEL215-214D1軸承尺寸圖
NTN UEL215-214D1軸承相關配件/適用型號
| UELP215-214D1 | 詳細尺寸，d：73.025mm，h：82.60000mm，b：74.000mm，j：217.000mm，2b：163.000mm，r：275.000mm |
| UELFC215-214D1 | 詳細尺寸，d：73.025mm，c：40.000mm，b：56.000mm，j：184.000mm，r：220.000mm |
| UELF215-214D1 | 詳細尺寸，d：73.025mm，c：88.700mm，b：56.000mm，j：159.000mm，r：200.000mm |
| UELFU215-214D1 | 詳細尺寸，d：73.025mm，c：95.700mm，b：65.000mm，j：159.000mm，r：200.000mm |
| UELT215-214D1 | 詳細尺寸，d：73.025mm，h：167.00000mm，2b：111.000mm，r：232.000mm，r2max：151.000mm |
