NSK 70BNR10XTV1VDBBCA-01 MTEX Q軸承代號說明
7
0
B
N
R
1
0
X
T
V
1
V
D
B
B
C
A
-
0
1
-
M
T
E
X
-
Q
70：高速角接觸球軸承，軸承內徑：70mm
BNR：接觸角 18°
10：尺寸系列：10系列
X：滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
V1V：兩側帶非接觸式橡膠密封件

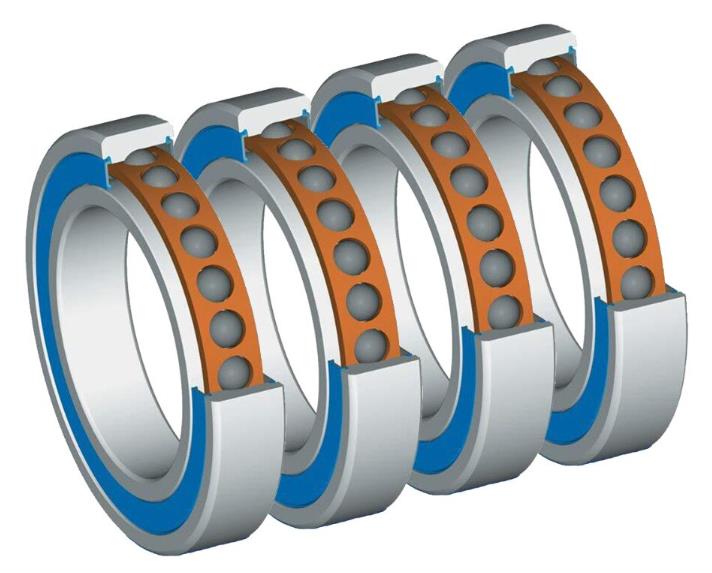

DBB：四列串聯背對背（ <<>>）配對
CA-：特殊軸向游隙
01：未知特殊情況
-MTE：高速主軸軸承用潤滑脂，推薦使用溫度 -20~130℃
X：油脂填充量代號，約填充空間容積的 15%
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
70：
高速角接觸球軸承，軸承內徑：70mm
BNR：
接觸角 18°
10：
尺寸系列：10系列
X：
滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
V1V：
兩側帶非接觸式橡膠密封件
DBB：
四列串聯背對背（ <<>>）配對
CA-：
特殊軸向游隙
01：
未知特殊情況
-MTE：
高速主軸軸承用潤滑脂，推薦使用溫度 -20~130℃
X：
油脂填充量代號，約填充空間容積的 15%
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝
NSK 70BNR10XTV1VDBBCA-01 MTEX Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 70 |
| 外徑 | D | 110 |
| 厚度 | B | 20 |
| 作用點位置 | a | 24.5 |
| C | 25 | |
| BN | 4 | |
| SN | 11.6 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 77 | |
| Da max | 103 | |
| Db max | 105 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 22.3 |
| 基本額定靜載荷 | Cor | 19.8 |
| 極限軸向載荷 | 18.8 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 23400 | |
| 油潤滑 - 單列、無預緊 | 36700 | |
| 脂潤滑 - 四列、0預緊 | 17550 | |
| 脂潤滑 - 四列、0預緊（連續安全運行） | 13162.5 | |
| 油潤滑 - 四列、0預緊 | 27525 | |
| 油潤滑 - 四列、0預緊（連續安全運行） | 20643.75 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.9 |
| 質量（參考值） | 0.605 | |
| 計算結果 | ||
| 預緊力（N） | 0 N | |
| 軸向剛度（N/μm） | 0 N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
