NSK 90BTR10ETYNDBLP4A Q軸承代號說明
9
0
B
T
R
1
0
E
T
Y
N
D
B
L
P
4
A
-
Q
90：軸承內徑：90mm
BTR：高速推力角接觸球軸承，接觸角 40°，內徑和外徑尺寸符合標準系列，寬度特殊
10：尺寸系列：10系列
E：滾動體是超長壽命鋼材質，內外圈是 SUJ2軸承鋼材質
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：雙列背對背（<>）配對
L：輕預緊
P4A：外徑尺寸公差為特殊級，其他為ISO 4級精度
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
90：
軸承內徑：90mm
BTR：
高速推力角接觸球軸承，接觸角 40°，內徑和外徑尺寸符合標準系列，寬度特殊
10：
尺寸系列：10系列
E：
滾動體是超長壽命鋼材質，內外圈是 SUJ2軸承鋼材質
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：
雙列背對背（<>）配對
L：
輕預緊
P4A：
外徑尺寸公差為特殊級，其他為ISO 4級精度
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝

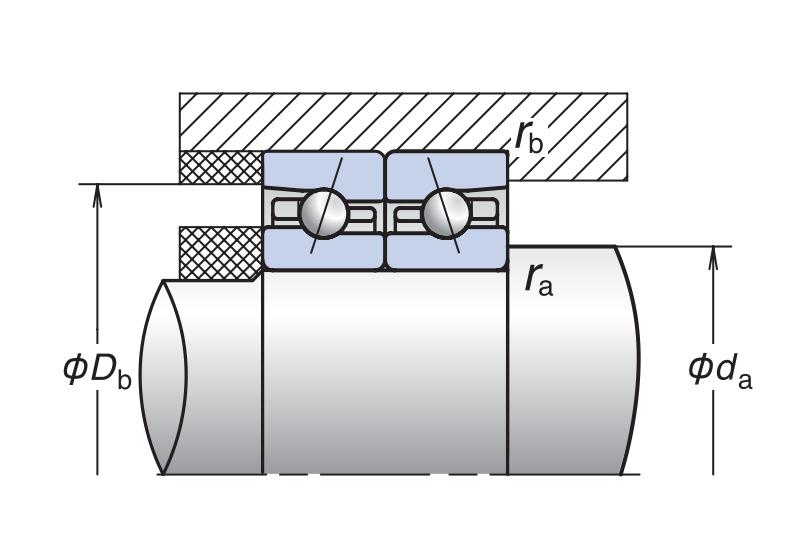

NSK 90BTR10ETYNDBLP4A Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 90 |
| 外徑 | D | 140 |
| 厚度（雙列） | B | 45 |
| rmin | 1.5 | |
| r1 min | 1 | |
| 作用點位置 | a | 59.5 |
| r1 min | 99 | |
| r1 min | 134 | |
| r1 min | 1.5 | |
| r1 min | 0.8 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Ca | 50 |
| 基本額定靜載荷 | Coa | 105 |
| 極限軸向載荷 | 58 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 輕（L）預緊 | 5185 | |
| 油潤滑 - 輕（L）預緊 | 6800 | |
| 脂潤滑 - 輕（L）預緊（連續安全運行） | 3305.4375 | |
| 油潤滑 - 輕（L）預緊（連續安全運行） | 4335 | |
| 其他參數 | ||
| 接觸角（度） | 40 | |
| 質量（kg）（參考值） | 1.21 | |
| 計算結果 | ||
| 預緊力（N） | 2830 | |
| 軸向剛度（N/μm） | 768 | |
| 測量軸向游隙（μm） | -20 | |
