NSK 15TAC47CDFHPN7C軸承代號說明
1
5
T
A
C
4
7
C
D
F
H
P
N
7
C
15：軸承內徑：15mm
TAC：高剛度滾珠絲杠支撐軸承
47：軸承外徑：47mm
C：內部樣式記號，接觸角 60°，NSKHPS軸承
DF：雙列面對面（><）配對
H：重預緊
PN7C：NESCLASS 7C 級（相當于軸向跳動 P2級，尺寸公差 P4級）
15：
軸承內徑：15mm
TAC：
高剛度滾珠絲杠支撐軸承
47：
軸承外徑：47mm
C：
內部樣式記號，接觸角 60°，NSKHPS軸承
DF：
雙列面對面（><）配對
H：
重預緊
PN7C：
NESCLASS 7C 級（相當于軸向跳動 P2級，尺寸公差 P4級）
NSK 15TAC47CDFHPN7C軸承尺寸、參數與圖紙

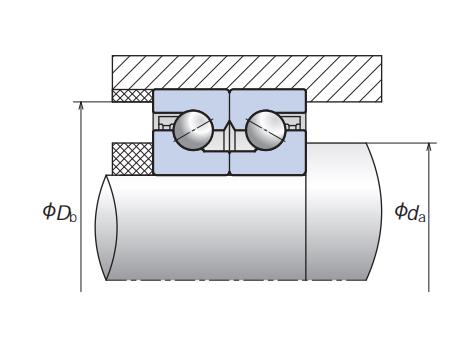

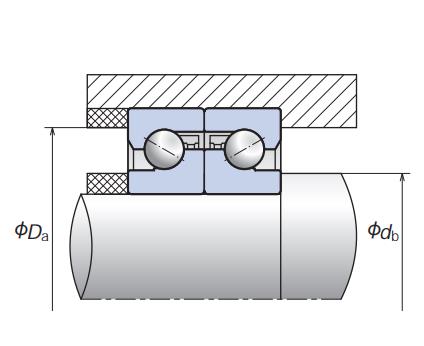

| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 15 |
| 外徑 | D | 47 |
| 厚度 | 15 | |
| rmin | 1 | |
| r1 min | 0.6 | |
| Db max | 42 | |
| da min | 19.5 | |
| Da max | 41 | |
| db min | 19.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷（雙列） | Ca | 37.5 |
| 極限軸向靜載荷（雙列） | 53 | |
| 極限軸向靜載荷（雙列） | 37.1 | |
| 極限轉速（min-1） | ||
| 脂潤滑 | 6900 | |
| 油潤滑 | 9200 | |
| 其他參數 | ||
| 推薦潤滑脂填充量 | 2.2 | |
| 接觸角（度） | 60 | |
| 質量（參考值） | 0.146 | |
| 計算結果 | ||
| 預緊力（N） | 1450 | |
| 軸向剛度（N/μm） | 630 | |
| 起動力矩（N·m） | 0.09 | |
