NSK 7004CTYNDBMP5 Q軸承代號說明
7
0
0
4
C
T
Y
N
D
B
M
P
5
-
Q
7：角接觸球軸承
0：尺寸系列：10系列
04：內徑代號，內徑：20 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：雙列背對背（<>）配對
M：中預緊
P5：ISO 5級精度
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
7：
角接觸球軸承
0：
尺寸系列：10系列
04：
內徑代號，內徑：20 mm
C：
接觸角 15°
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：
雙列背對背（<>）配對
M：
中預緊
P5：
ISO 5級精度
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝

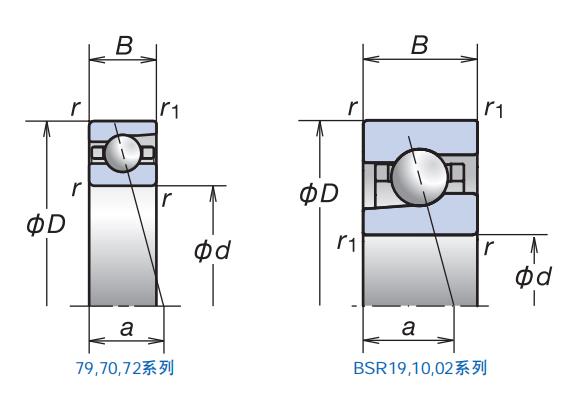

NSK 7004CTYNDBMP5 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 20 |
| 外徑 | D | 42 |
| 厚度 | B | 12 |
| 作用點位置 | a | 10.1 |
| rmin | 0.6 | |
| r1 min | 0.3 | |
| da min | 25 | |
| Da max | 37 | |
| Db max | 39.5 | |
| ra max | 0.6 | |
| rb max | 0.3 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 11.7 |
| 基本額定靜載荷 | Cor | 6.55 |
| 極限軸向載荷 | 4.8 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 37100 | |
| 油潤滑 - 單列、無預緊 | 56500 | |
| 脂潤滑 - 雙列、M預緊 | 24115 | |
| 脂潤滑 - 雙列、M預緊（連續安全運行） | 18086.25 | |
| 油潤滑 - 雙列、M預緊 | 36725 | |
| 油潤滑 - 雙列、M預緊（連續安全運行） | 27543.75 | |
| 其他參數 | ||
| 接觸角（度） | 15 | |
| 系數 | fo | 14 |
| 質量（參考值） | 0.067 | |
| 計算結果 | ||
| 預緊力（N） | 120 N | |
| 軸向剛度（N/μm） | 42 N/μm | |
| 徑向剛度（N/μm） | 210 N/μm | |
| 測量軸向游隙（μm） | -12μm | |
