SKF SY1.1/4TF/VA201軸承代號說明
S
Y
1
.
1
/
4
T
F
/
V
A
2
0
1
SY：立式球軸承單元
1.1/4：內徑：1+1/4 in
TF：用于高溫應用的球軸承單元，包括一個帶緊定螺釘鎖定的嵌入式軸承
/VA201：高溫軸承，沖壓鋼保持架，磷化錳處理，C5 級徑向游隙，使用聚二醇/石墨混合物進行潤滑
SY：
立式球軸承單元
1.1/4：
內徑：1+1/4 in
TF：
用于高溫應用的球軸承單元，包括一個帶緊定螺釘鎖定的嵌入式軸承
/VA201：
高溫軸承，沖壓鋼保持架，磷化錳處理，C5 級徑向游隙，使用聚二醇/石墨混合物進行潤滑

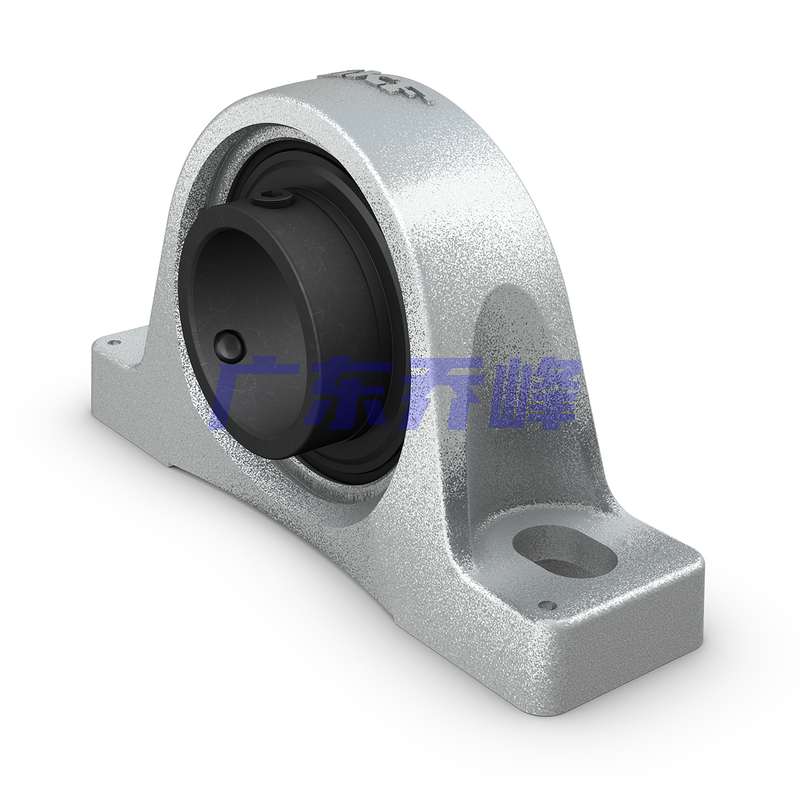

SKF SY1.1/4TF/VA201軸承
| 需要進行跑合 | 是 |
SKF SY1.1/4TF/VA201軸承尺寸
| 軸徑 | d | 31.75mm |
| 胎肩直徑內圈 | d? ≈ | 46.1mm |
| 底座寬度 | A | 45mm |
| 最高寬度 | A? | 27mm |
| 內圈寬度 | B | 42.9mm |
| 鎖緊裝置側面到螺紋中心的距離 | B? | 6mm |
| 球面軸承座的中心高度 | H | 47.6mm |
| 步驟高度 | H? | 19mm |
| 總高度 | H? | 93mm |
| 聯接螺栓之間的距離 | J | 126mm |
| 聯接螺栓之間的最小距離 | J min. | 119mm |
| 聯接螺栓之間的最大距離 | J max. | 133mm |
| 總寬度 | L | 160mm |
| 聯接螺栓孔的寬度 | N | 14mm |
| 聯接螺栓孔的長度 | N? | 21mm |
| 鎖緊裝置側面到滾道中心的距離 | s? | 25.4mm |
SKF SY1.1/4TF/VA201軸承數據計算
| 基本額定動載 | 25.5kN |
| 基本額定靜載荷 | 15.3kN |
| 極限轉速 | 80r/min |
| 極限溫度 | 250°C |
SKF SY1.1/4TF/VA201軸承質量
| 軸承單元質量 | 1.5kg |
SKF SY1.1/4TF/VA201軸承安裝信息
| 沉頭（緊定）螺釘 | 5/16-24 UNF | |
| 螺釘的六角扳手尺寸 | 3.969mm | |
| 推薦螺釘的擰緊力矩 | 6.5Nm | |
| 聯接螺栓，推薦公制尺寸 | 12mm | |
| 聯接螺栓，推薦英尺尺寸 | 0.5in |
SKF SY1.1/4TF/VA201軸承包含的產品
| 軸承 | YAR 207-104-2F/VA201 |
SKF SY1.1/4TF/VA201軸承尺寸圖
