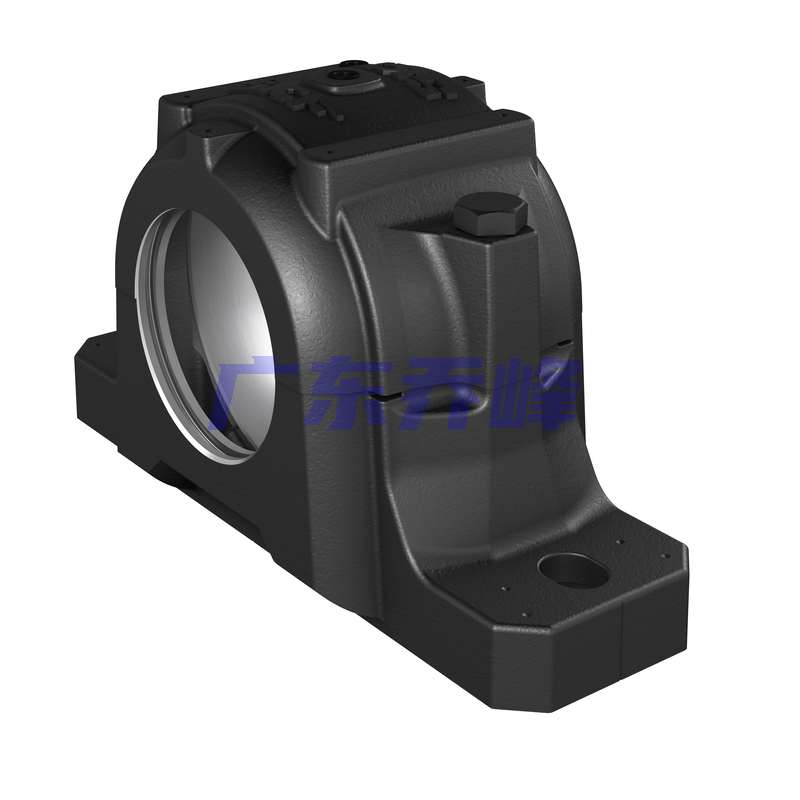

SKF SNL516-613+C2216軸承代號說明
S
N
L
5
1
6
-
6
1
3
+
C
2
2
1
6
SNL：標準剖分式軸承座外殼
5：5 系列孔徑
16：軸承尺寸代碼，孔徑 80 mm
-：分隔符
613：外殼尺寸標識
+C2216：軸承型號：C2216
SNL：
標準剖分式軸承座外殼
5：
5 系列孔徑
16：
軸承尺寸代碼，孔徑 80 mm
-：
分隔符
613：
外殼尺寸標識
+C2216：
軸承型號：C2216
SKF SNL516-613+C2216軸承適用產品
| 軸承座 | SNL 516-613 | |
| 軸承（基本型號） | C 2216 | |
| 鎖定螺母 | KMFE 16 | |
| 定位環 | FRB 12.5/140 |
SKF SNL516-613+C2216軸承尺寸
| 軸徑 | d? | 80mm |
| 軸徑 | db | 90mm |
| 內部空間長度 | C? | 58mm |
| 球面軸承座直徑 | D? | 140mm |
| 密封槽直徑 | Db | 92.5mm |
| 底座寬度 | A | 120mm |
| 法蘭寬度 | A? | 90mm |
| 軸承座完整總高度 | H | 177mm |
| 球面軸承座的中心高度 | H? | 95mm |
| 足高 | H? | 32mm |
| 聯接螺栓之間的距離 | J | 260mm |
| 總長度 | L | 315mm |
| 聯接螺栓孔的長度（徑向） | N | 28mm |
| 聯接螺栓孔的寬度（軸向） | N? | 22mm |
SKF SNL516-613+C2216軸承適用的密封件和端蓋
SKF SNL516-613+C2216軸承斷裂載荷，軸承座
| 斷裂載荷 | P?° | 350kN |
| 斷裂載荷 | P??° | 430kN |
| 斷裂載荷 | P??° | 260kN |
| 斷裂載荷 | P???° | 190kN |
| 斷裂載荷 | P???° | 175kN |
| 斷裂載荷 | P???° | 215kN |
| 斷裂載荷 | P? | 140kN |
SKF SNL516-613+C2216軸承屈服點，蓋帽螺栓
| 蓋帽螺栓的承載能力 | Q???° | 220kN |
| 蓋帽螺栓的承載能力 | Q???° | 125kN |
| 蓋帽螺栓的承載能力 | Q???° | 110kN |
SKF SNL516-613+C2216軸承質量
| 軸承座質量 | 9.5kg |
SKF SNL516-613+C2216軸承安裝信息
| 螺栓蓋帽尺寸 | M 12x70 | |
| 螺栓蓋帽，推薦擰緊扭矩 | 80Nm | |
| 適當?shù)穆菟ǎ叽?/td> | 20mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 385Nm | |
| 初次填充的潤滑脂，20% | 170g | |
| 初次填充的潤滑脂，40% | 280g |
SKF SNL516-613+C2216軸承尺寸圖
