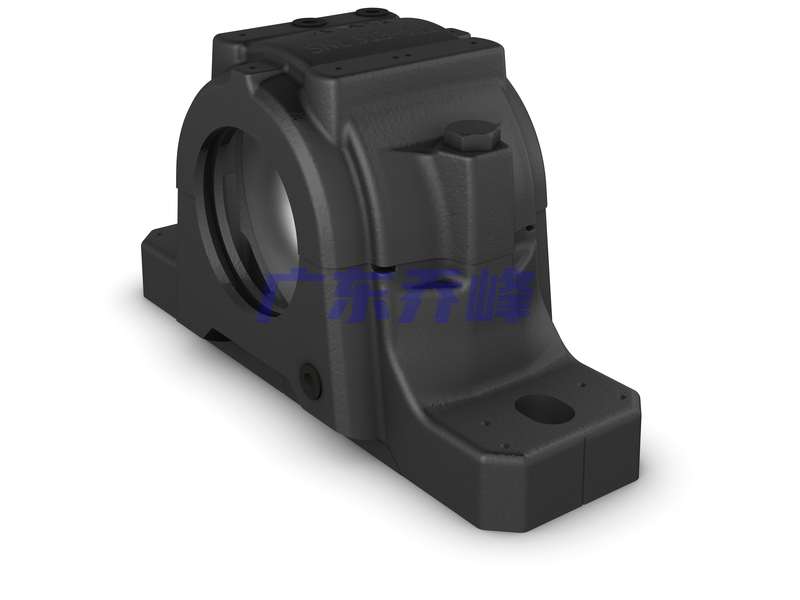

SKF SNL509V軸承代號說明
S
N
L
5
0
9
V
SNL：標準剖分式軸承座外殼
5：5 系列孔徑
09：軸承尺寸代碼，孔徑 45 mm
V：殼體底座帶一個潤滑脂泄放孔
SNL：
標準剖分式軸承座外殼
5：
5 系列孔徑
09：
軸承尺寸代碼，孔徑 45 mm
V：
殼體底座帶一個潤滑脂泄放孔
SKF SNL509V軸承尺寸
| 軸承座直徑 | D? | 85mm | |
| 軸承座直徑公差等級 | G7 | ||
| 軸承座寬度 | C? | 30mm | |
| 軸承座中心高度 | H? | 60mm |
SKF SNL509V軸承計算數據
| 0°載荷角下的斷裂載荷 | P?° | 160kN |
| 55°載荷角下的斷裂載荷 | P??° | 230kN |
| 90°載荷角下的斷裂載荷 | P??° | 140kN |
| 120°載荷角下的斷裂載荷 | P???° | 100kN |
| 150°載荷角下的斷裂載荷 | P???° | 90kN |
| 180°載荷角下的斷裂載荷 | P???° | 115kN |
| 軸向斷裂載荷 | P? | 75kN |
SKF SNL509V軸承材料
| 殼體材質 | 鑄鐵 | |
| 防腐油漆涂層 | 根據ISO 12944-2，腐蝕性類別C2 |
SKF SNL509V軸承凈重
| 殼體凈重 | 3.13kg |
SKF SNL509V軸承安裝信息
| 固定螺栓的推薦直徑 | 12mm | |
| 固定螺栓的推薦擰緊力矩 | 80Nm | |
| 蓋螺栓的尺寸 | M10x50 | |
| 蓋螺栓的擰緊力矩 | 50Nm | |
| 初始潤滑脂加注，20% | 40g | |
| 初始潤滑脂加注，40% | 60g |
SKF SNL509V軸承包括的產品
| 黃油嘴 | AH 1/8-27 PTF |
SKF SNL509V軸承尺寸圖
