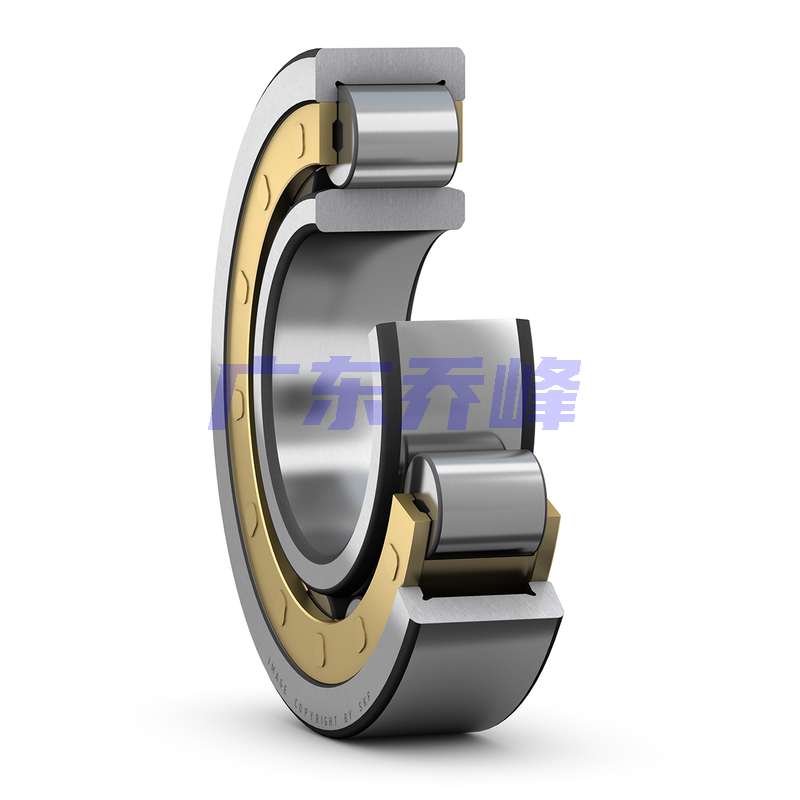

SKF NU12/630ECMA/HB1軸承代號說明
N
U
1
2
/
6
3
0
E
C
M
A
/
H
B
1
NU：外圈雙擋邊，內圈無擋邊
12：尺寸系列：12系列
/：分隔符
630：內徑：630 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
MA：機切削黃銅保持架，外圈引導
/HB1：貝氏體硬化的內圈和外圈
NU：
外圈雙擋邊，內圈無擋邊
12：
尺寸系列：12系列
/：
分隔符
630：
內徑：630 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
MA：
機切削黃銅保持架，外圈引導
/HB1：
貝氏體硬化的內圈和外圈
SKF NU12/630ECMA/HB1軸承尺寸
| 內徑 | d | 630mm |
| 外徑 | D | 1150mm |
| 寬度 | B | 230mm |
| 外圈肩部直徑（僅限 LSB = ORD10 >420, 可替代的為 ORD30） | D? ≈ | 1005mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 751mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 12mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 13.5mm |
SKF NU12/630ECMA/HB1軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 678mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 735mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 757mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 1102mm |
| 軸承基座和軸承座肩或軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | r? max. | 10mm |
SKF NU12/630ECMA/HB1軸承數據計算
| 基本額定動載 | 8580kN |
| 基本額定靜載荷 | 13700kN |
| 疲勞載荷限值 | 915kN |
| 參考轉速 | 450r/min |
| 極限轉速 | 700r/min |
| 計算系數 | 0.17 |
| 限制值 | 0.3 |
| 軸向載荷系數 |
SKF NU12/630ECMA/HB1軸承質量
| 軸承重量 | 1109kg |
SKF NU12/630ECMA/HB1軸承尺寸圖
