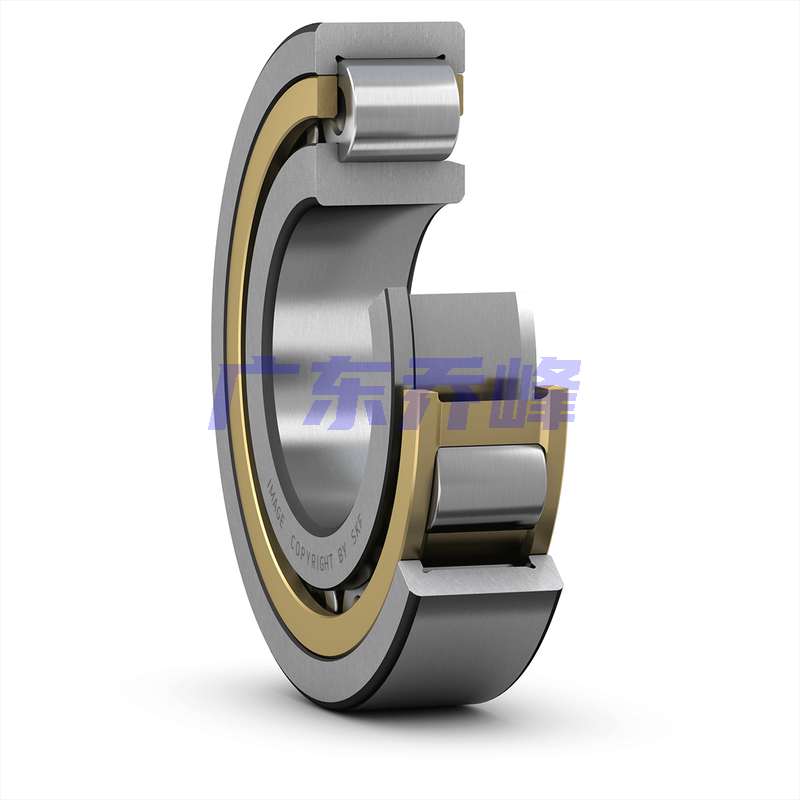

SKF NJ316ECML軸承代號說明
N
J
3
1
6
E
C
M
L
NJ：外圈雙擋邊，內圈單擋邊
3：尺寸系列：03系列
16：內徑：80 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
ML：機切削黃銅保持架，窗式，內圈或外圈引導（取決于軸承型號）
NJ：
外圈雙擋邊，內圈單擋邊
3：
尺寸系列：03系列
16：
內徑：80 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
ML：
機切削黃銅保持架，窗式，內圈或外圈引導（取決于軸承型號）
SKF NJ316ECML軸承尺寸
| 內徑 | d | 80mm |
| 外徑 | D | 170mm |
| 寬度 | B | 39mm |
| 內圈（NJ、NUP、N、NF、NJF） 肩部直徑 | d? ≈ | 110mm |
| 內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF） | D? ≈ | 143.45mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 101mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 2.1mm |
| 內圈（最小）內徑（NU、NJ、NUB、 NJF） | r?,? min. | 2.1mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 2.1mm |
SKF NJ316ECML軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 92mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 98mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 113mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 157.8mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB） | r? max. | 2mm |
SKF NJ316ECML軸承數據計算
| 基本額定動載 | 300kN |
| 基本額定靜載荷 | 290kN |
| 疲勞載荷限值 | 36kN |
| 參考轉速 | 4300r/min |
| 極限轉速 | 7500r/min |
| 計算系數 | 0.23 |
| 限制值 | 0.2 |
| 軸向載荷系數 | 0.6 |
SKF NJ316ECML軸承質量
| 軸承重量 | 4.56kg |
SKF NJ316ECML軸承相關產品
| 角圈 | HJ 316 EC |
