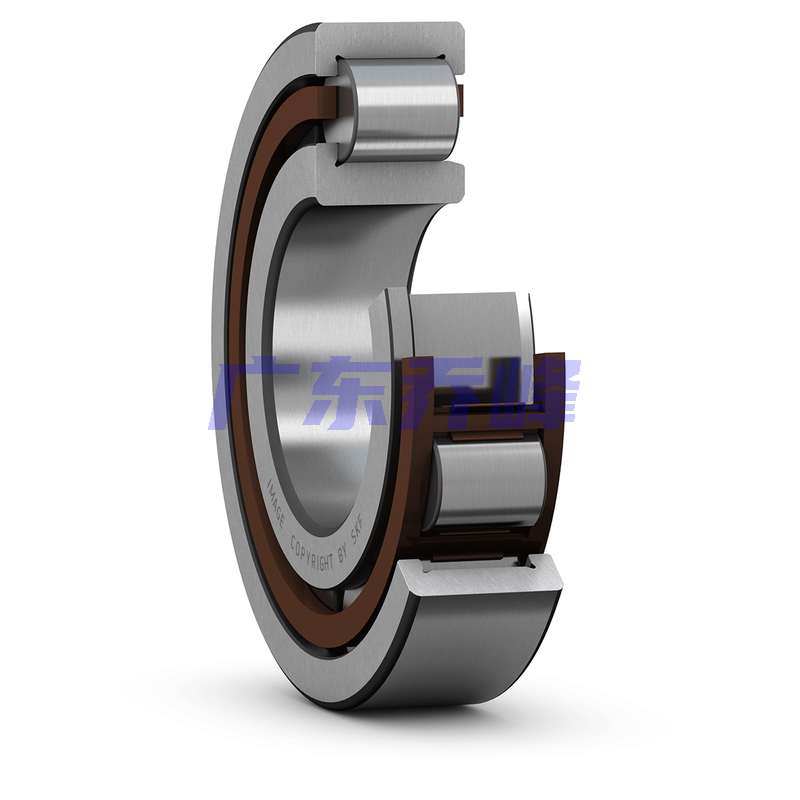

SKF NJ2224ECP軸承代號說明
N
J
2
2
2
4
E
C
P
NJ：外圈雙擋邊，內圈單擋邊
22：尺寸系列：22系列
24：內徑：120 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
P：玻璃纖維增強 PA66 保持架，滾子引導
NJ：
外圈雙擋邊，內圈單擋邊
22：
尺寸系列：22系列
24：
內徑：120 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
P：
玻璃纖維增強 PA66 保持架，滾子引導
SKF NJ2224ECP軸承尺寸
| 內徑 | d | 120mm |
| 外徑 | D | 215mm |
| 寬度 | B | 58mm |
| 內圈（NJ、NUP、N、NF、NJF） 肩部直徑 | d? ≈ | 153mm |
| 內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF） | D? ≈ | 186.95mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 143.5mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 2.1mm |
| 內圈（最?。﹥葟剑∟U、NJ、NUB、 NJF） | r?,? min. | 2.1mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 3.8mm |
SKF NJ2224ECP軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 132mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 140mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 156mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 201.6mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB） | r? max. | 2mm |
SKF NJ2224ECP軸承數據計算
| 基本額定動載 | 520kN |
| 基本額定靜載荷 | 630kN |
| 疲勞載荷限值 | 72kN |
| 參考轉速 | 3400r/min |
| 極限轉速 | 3600r/min |
| 計算系數 | 0.2 |
| 限制值 | 0.3 |
| 軸向載荷系數 | 0.4 |
SKF NJ2224ECP軸承質量
| 軸承重量 | 8.33kg |
SKF NJ2224ECP軸承相關產品
| 角圈 | HJ 2224 EC |
