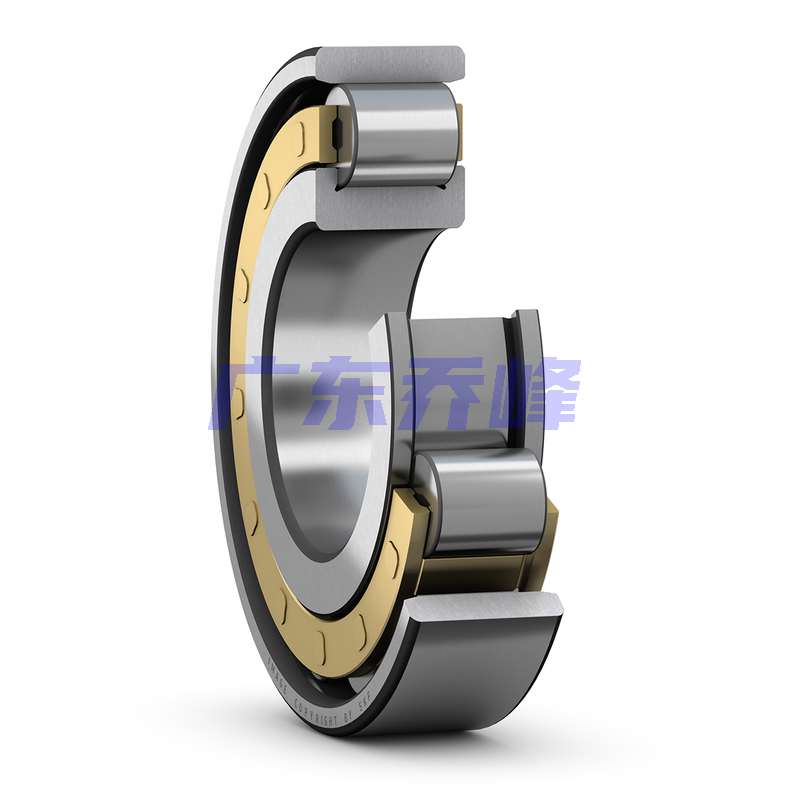

SKF N28/630ECMB/HB1軸承代號說明
N
2
8
/
6
3
0
E
C
M
B
/
H
B
1
N：外圈無擋邊，內圈雙擋邊
28：尺寸系列：28系列
/：分隔符
630：內徑：630 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
MB：機加工黃銅保持架，內圈引導
/HB1：貝氏體硬化的內圈和外圈
N：
外圈無擋邊，內圈雙擋邊
28：
尺寸系列：28系列
/：
分隔符
630：
內徑：630 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
MB：
機加工黃銅保持架，內圈引導
/HB1：
貝氏體硬化的內圈和外圈
SKF N28/630ECMB/HB1軸承尺寸
| 內徑 | d | 630mm |
| 外徑 | D | 780mm |
| 寬度 | B | 88mm |
| 內圈（NJ、NUP、N、NF、NJF） 肩部直徑 | d? ≈ | 687mm |
| 外圈滾道直徑（N、NF、NJF） | E | 739mm |
| 內圈（最大）內徑（N、NJ、NUP、NF、NJF） | r?,? min. | 4mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 7mm |
SKF N28/630ECMB/HB1軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 645mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 737mm |
| 軸承座肩或隔塊襯套（N、NF、NJF） 最小的許可內直徑 | D? min. | 748mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 765mm |
| 軸承基座和軸承座肩或軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | r? max. | 3mm |
SKF N28/630ECMB/HB1軸承數據計算
| 基本額定動載 | 1570kN |
| 基本額定靜載荷 | 4050kN |
| 疲勞載荷限值 | 315kN |
| 參考轉速 | 750r/min |
| 極限轉速 | 950r/min |
| 計算系數 | 0.07 |
| 限制值 | 0.3 |
| 軸向載荷系數 |
SKF N28/630ECMB/HB1軸承質量
| 軸承重量 | 100kg |
SKF N28/630ECMB/HB1軸承尺寸圖
