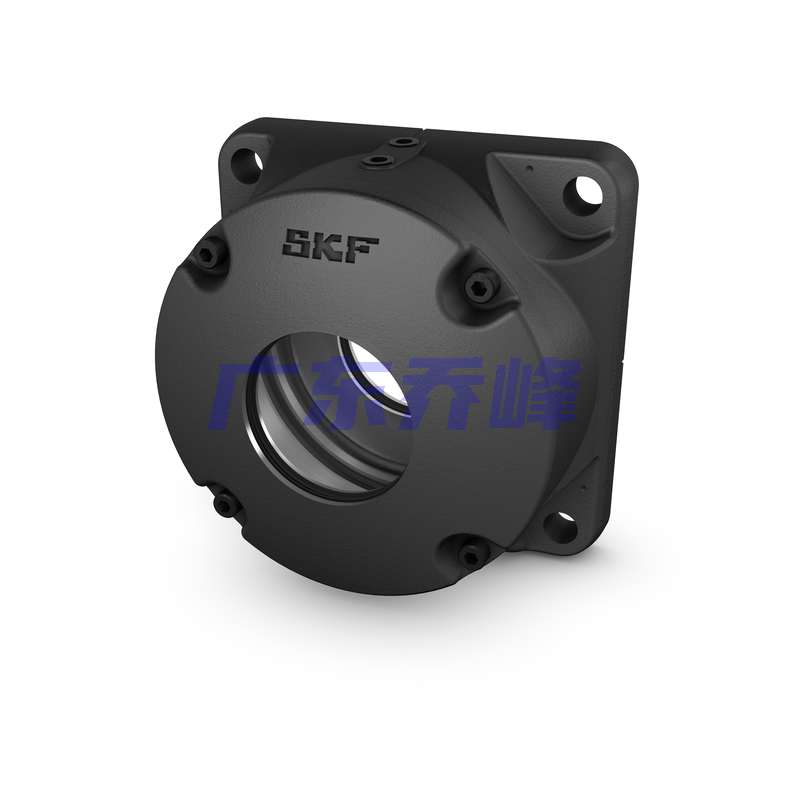

SKF FNL522B+1222K+H222軸承代號說明
F
N
L
5
2
2
B
+
1
2
2
2
K
+
H
2
2
2
FNL：法蘭軸承座外殼
5：FNL 5 系列
22：軸承尺寸代碼，孔徑 110 mm
B：貫穿軸承外殼，無端蓋
+1222K：軸承型號：1222K
+H222：附件型號：H222
FNL：
法蘭軸承座外殼
5：
FNL 5 系列
22：
軸承尺寸代碼，孔徑 110 mm
B：
貫穿軸承外殼，無端蓋
+1222K：
軸承型號：1222K
+H222：
附件型號：H222
SKF FNL522B+1222K+H222軸承相關產品
| 軸承座 | FNL 522 B | |
| 接觸式密封件 | TFL 522 | |
| 軸承（基本型號） | 1222 K | |
| 緊定套 | H 222 | |
| 定位環 | FRB 12.5/200 |
SKF FNL522B+1222K+H222軸承尺寸
| 軸徑 | d? | 100mm |
| 內部空間長度 | C? | 63mm |
| 球面軸承座直徑 | D? | 200mm |
| 底座寬度 | A | 98mm |
| 法蘭寬度 | A? | 30mm |
| 通過軸承的總寬度 | AB | 137mm |
| 軸承側面端到軸承末端的距離 | B? | 30mm |
| 軸承座端蓋外徑 | D | 244mm |
| 軸承座完整總高度 | H | 270mm |
| 球面軸承座的中心高度 | H? | 135mm |
| 聯接螺栓之間的距離 | J | 219mm |
| 總長度 | L | 270mm |
| 聯接螺栓孔的直徑 | N | 22mm |
SKF FNL522B+1222K+H222軸承斷裂載荷，軸承座
| 斷裂載荷 | P? | 190kN |
| 斷裂載荷 | P? | 200kN |
| 斷裂載荷 | P? | 640kN |
SKF FNL522B+1222K+H222軸承質量
| 軸承座質量 | 23.5kg |
SKF FNL522B+1222K+H222軸承安裝信息
| 端蓋螺栓，尺寸 | M 10x30 | |
| 端蓋螺栓，推薦擰緊扭矩 | 47Nm | |
| 適當的螺栓，尺寸 | 20mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 385Nm | |
| 初次填充的潤滑脂，20% | 420g | |
| 初次填充的潤滑脂，40% | 650g |
SKF FNL522B+1222K+H222軸承尺寸圖
