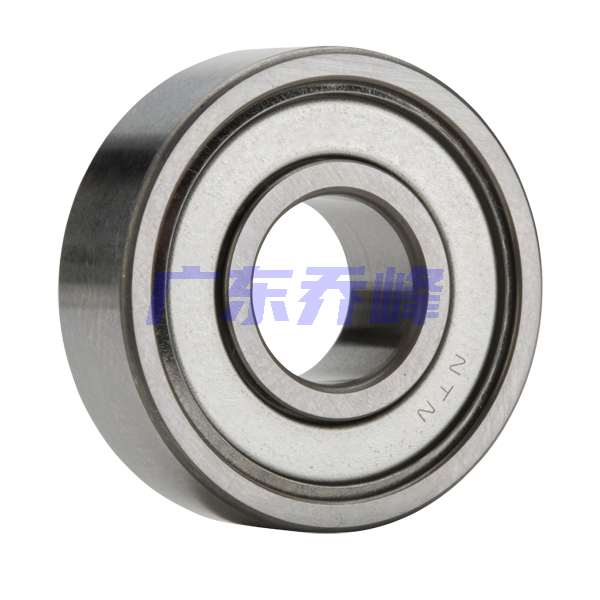

NTN WBC5-10ZZ軸承代號說明
W
B
C
5
-
1
0
Z
Z
W：加寬系列
BC：意義暫不明
5：內徑：5 mm
-：分隔符
10：外徑：10 mm
ZZ：雙面防塵蓋
W：
加寬系列
BC：
意義暫不明
5：
內徑：5 mm
-：
分隔符
10：
外徑：10 mm
ZZ：
雙面防塵蓋
NTN WBC5-10ZZ軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 不銹鋼（皇冠型） |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 45000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 13.7 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 62 lbf 276 N 0.28 kN |
| 基本額定動載荷 | 170 lbf 790 N 0.79 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN WBC5-10ZZ軸承尺寸規格
| 單列深溝球軸承 - 雙面防塵蓋 - 尺寸 | |
| d | 0.1969 in 5.000 mm |
| D | 0.3937 in 10.000 mm |
| B | 0.1575 in 4.000 mm |
| r | 0.0059 in 0.150 mm |
NTN WBC5-10ZZ軸承尺寸圖
