NTN SUC209-26軸承代號說明
S
U
C
2
0
9
-
2
6
S：不銹鋼材質
UC：寬內圈，緊定螺釘式，帶拋油環
2：系列：輕型承重
09：內徑系列：45 mm 系列
-：內徑分隔符
26：內徑：1.625 in
S：
不銹鋼材質
UC：
寬內圈，緊定螺釘式，帶拋油環
2：
系列：輕型承重
09：
內徑系列：45 mm 系列
-：
內徑分隔符
26：
內徑：1.625 in
NTN SUC209-26軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 不銹鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3100轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 硅膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 標準 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 不可再潤滑 |
| 基礎外圈型號 | 209 |
| 基本額定靜載荷 | 4680 lbf 20800 N 20.80 kN |
| 基本額定動載荷 | 5780 lbf 25700 N 25.70 kN |
| 附件 | 雙面密封 |
| 重量 | 0.690 lb 1.520 kg |
| 應用溫度范圍 | -4 to 250 oF -20 to 120 oC |
NTN SUC209-26軸承尺寸規格
| 不銹鋼材質帶緊定螺釘?shù)耐馇蛎孑S承 - SUC/MUC - 尺寸 | |
| d | 1-5/8 in 41.275 mm |
| D | 3.3465 in 85.000 mm |
| C | 0.8661 in 22.000 mm |
| B | 1.9370 in 49.200 mm |
| r | 0.0394 in 1.000 mm |
| ds | 5/16-24 UNF |
| G | 0.3150 in 8.000 mm |
| S1 | 1.1890 in 30.200 mm |
| S | 0.7480 in 19.000 mm |

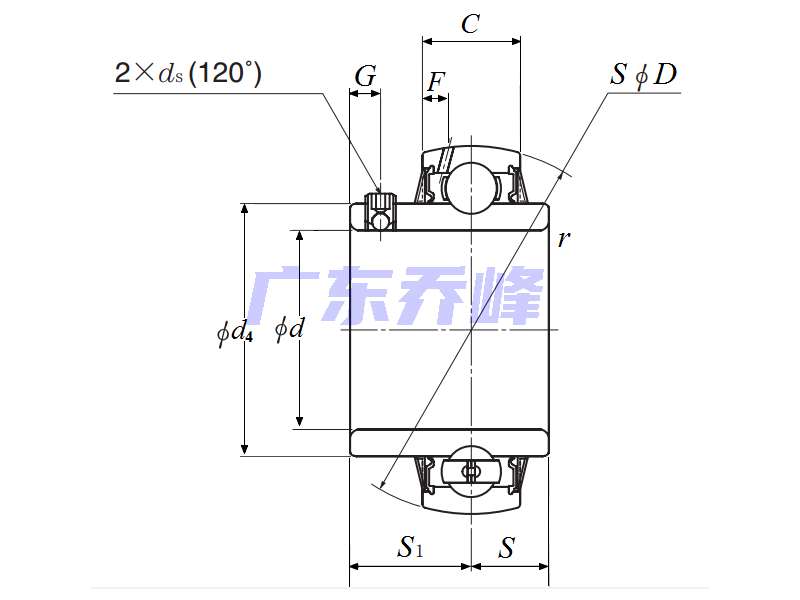

NTN SUC209-26軸承尺寸圖
NTN SUC209-26軸承相關配件/適用型號
| SUCT209-26 | 詳細尺寸，d：41.275mm，h：117.00000mm，2b：83.000mm，r：144.000mm，r2max：102.000mm |
