NTN SL04-5060NR軸承代號說明
S
L
0
4
-
5
0
6
0
N
R
SL：SL型雙列滿裝圓柱滾子軸承
04-：SL04系列，固定端軸承，內圈潤滑油槽油孔
50：雙列圓柱滾子軸承 50系列
60：內徑：300 mm
NR：帶止動環和止動槽
SL：
SL型雙列滿裝圓柱滾子軸承
04-：
SL04系列，固定端軸承，內圈潤滑油槽油孔
50：
雙列圓柱滾子軸承 50系列
60：
內徑：300 mm
NR：
帶止動環和止動槽
NTN SL04-5060NR軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架型式 | 無 |
| 保持架材質 | 無 |
| 極限轉速-脂潤滑 | 330轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 雙列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1320000 lbf 5850000 N 5850.00 kN |
| 基本額定動載荷 | 600000 lbf 2670000 N 2670.00 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN SL04-5060NR軸承尺寸規格
| 滑輪用雙列圓柱滾子軸承帶止動環 - 尺寸 | |
| d | 11.8110 in 300.000 mm |
| D | 18.1102 in 460.000 mm |
| B | 8.5827 in 218.000 mm |
| C | 8.5039 in 216.000 mm |
| D2 | 18.8976 in 480.000 mm |
| f | 0.3150 in 8.000 mm |
| p | 6.6142 in 168.000 mm |
| J | 14.2913 in 363.000 mm |
| Cf | 6.9291 in 176.000 mm |
| Cf1 | 6.9291 in 176.000 mm |
| S | 0.7874 in 20.000 mm |
| E1 | 20.0787 in 510.000 mm |
| t | 0.1181 in 3.000 mm |
| 倒角角度 | 30 o |
| r | 0.0984 in 2.500 mm |
| da min | 12.2047 in 310.000 mm |

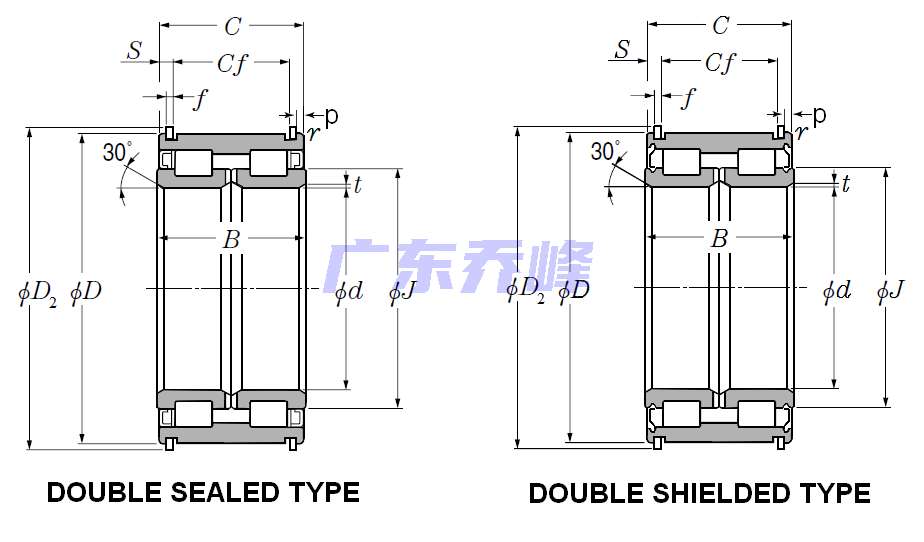

NTN SL04-5060NR軸承尺寸圖
