NTN QJ308軸承代號說明
Q
J
3
0
8
QJ：四點接觸球軸承
3：尺寸系列：03系列
08：內徑：40 mm
QJ：
四點接觸球軸承
3：
尺寸系列：03系列
08：
內徑：40 mm
NTN QJ308軸承技術規格
| 類型 | 四點接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 高強度，兩片接合式，機加工 |
| 保持架材質 | 黃銅 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 8200轉/分鐘 |
| 極限轉速-脂潤滑 | 6200轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 接觸角 | 30 o |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 20600 lbf 91500 N 91.50 kN |
| 基本額定動載荷 | 13600 lbf 60500 N 60.50 kN |
| 附件 | 開式 |
| 重量 | 1.323 lb 0.600 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN QJ308軸承尺寸規格
| 四點接觸球軸承 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.9055 in 23.000 mm |
| r | 0.0591 in 1.500 mm |
| a | 1.4764 in 37.500 mm |
| da min | 1.9094 in 48.500 mm |
| Da max | 3.2087 in 81.500 mm |
| ras max | 0.0591 in 1.500 mm |

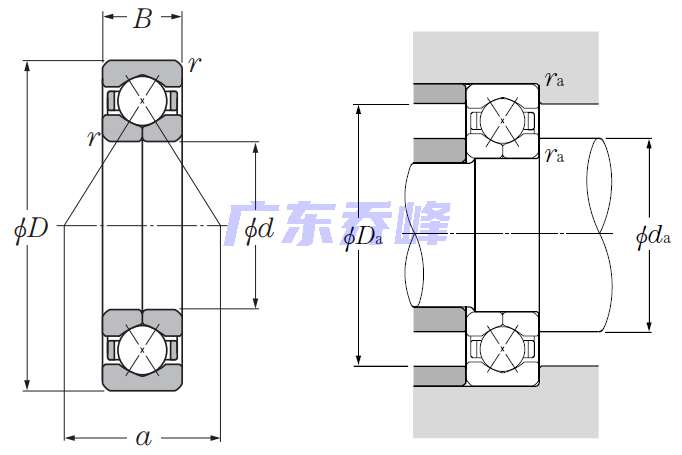

NTN QJ308軸承尺寸圖
