NTN NNU4924K軸承代號說明
N
N
U
4
9
2
4
K
NNU：內圈可雙向分離，外圈不可分離
49：雙列圓柱滾子軸承 49系列
24：內徑：120 mm
K：錐孔，錐角 1:12
NNU：
內圈可雙向分離，外圈不可分離
49：
雙列圓柱滾子軸承 49系列
24：
內徑：120 mm
K：
錐孔，錐角 1:12
NTN NNU4924K軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 4200轉/分鐘 |
| 極限轉速-脂潤滑 | 3600轉/分鐘 |
| 錐角 | 1:12 |
| 精度 | ISO Class 0 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 81000 lbf 360000 N 360.00 kN |
| 基本額定動載荷 | 41000 lbf 183000 N 183.00 kN |
| 附件 | 開式 |
| 重量 | 5.776 lb 2.620 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NNU4924K軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓錐孔 - NN型U - 尺寸 | |
| d | 4.7244 in 120.000 mm |
| D | 6.4961 in 165.000 mm |
| B | 1.7717 in 45.000 mm |
| C | 1.7717 in 45.000 mm |
| Fw | 5.2953 in 134.500 mm |
| r | 0.0433 in 1.100 mm |
| da min | 4.9803 in 126.500 mm |
| db min | 5.1181 in 130.000 mm |
| Da max | 6.2402 in 158.500 mm |
| Db min | 6.1614 in 156.500 mm |
| Db max | 6.2402 in 158.500 mm |
| ras max | 0.0394 in 1.000 mm |

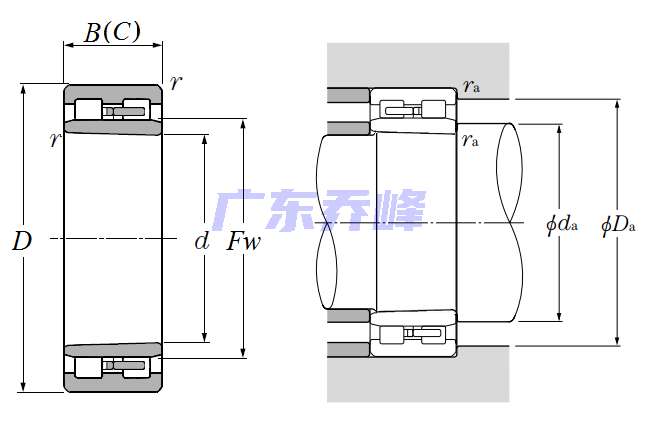

NTN NNU4924K軸承尺寸圖
