NTN NN4940KD1C1NAP5軸承代號說明
N
N
4
9
4
0
K
D
1
C
1
N
A
P
5
NN：外圈可雙向分離，內圈不可分離
49：雙列圓柱滾子軸承 49系列
40：內徑：200 mm
K：錐孔，錐角 1:12
D1：帶油槽油孔，可再潤滑
C1NA：C1游隙范圍減小（但平均游隙相同）
P5：P5級精度
NN：
外圈可雙向分離，內圈不可分離
49：
雙列圓柱滾子軸承 49系列
40：
內徑：200 mm
K：
錐孔，錐角 1:12
D1：
帶油槽油孔，可再潤滑
C1NA：
C1游隙范圍減小（但平均游隙相同）
P5：
P5級精度

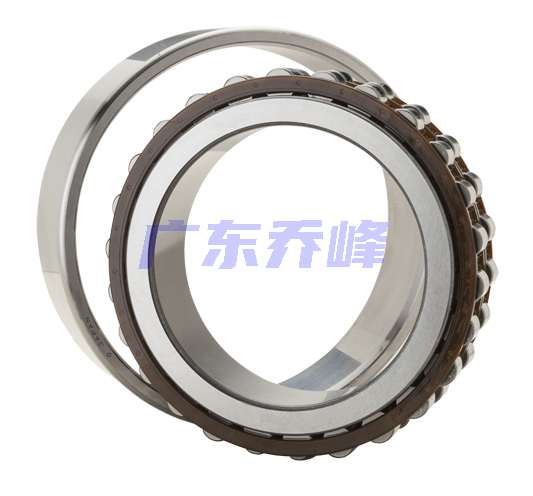

NTN NN4940KD1C1NAP5軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 2400轉/分鐘 |
| 極限轉速-脂潤滑 | 2100轉/分鐘 |
| 錐角 | 1:12 |
| 精度 | ISO Class 5 |
| 結構 | 雙列 |
| 注油孔 | 帶注油孔 |
| 徑向游隙 | C1NA |
| 基本額定靜載荷 | 265000 lbf 1180000 N 1180.00 kN |
| 基本額定動載荷 | 125000 lbf 555000 N 555.00 kN |
| 附件 | 開式 |
| 重量 | 31.747 lb 14.400 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NN4940KD1C1NAP5軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓錐孔&注油孔 - NN型 - 尺寸 | |
| d | 7.8740 in 200.000 mm |
| D | 11.0236 in 280.000 mm |
| B | 3.1496 in 80.000 mm |
| C | 3.1496 in 80.000 mm |
| Ew | 10.2756 in 261.000 mm |
| r | 0.0827 in 2.100 mm |
| da min | 8.3071 in 211.000 mm |
| db min | 8.5827 in 218.000 mm |
| Da max | 10.3937 in 264.000 mm |
| Db min | 10.3937 in 264.000 mm |
| Db max | 10.5906 in 269.000 mm |
| ras max | 0.0787 in 2.000 mm |

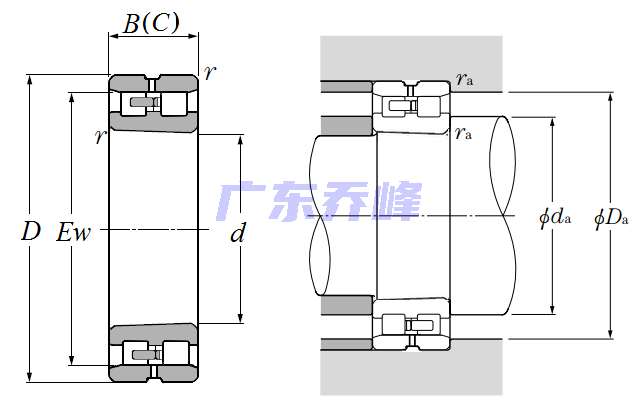

NTN NN4940KD1C1NAP5軸承尺寸圖
