NTN NF209C4軸承代號說明
N
F
2
0
9
C
4
NF：外圈單擋邊，內圈雙擋邊
2：尺寸系列：02系列
09：內徑：45 mm
C4：C4游隙
NF：
外圈單擋邊，內圈雙擋邊
2：
尺寸系列：02系列
09：
內徑：45 mm
C4：
C4游隙
NTN NF209C4軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 壓制鋼 |
| 極限轉速-油潤滑 | 9900轉/分鐘 |
| 極限轉速-脂潤滑 | 8400轉/分鐘 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 10600 lbf 47000 N 47.00 kN |
| 基本額定動載荷 | 10300 lbf 46000 N 46.00 kN |
| 附件 | 開式 |
| 重量 | 0.966 lb 0.438 kg |
NTN NF209C4軸承尺寸規格
| 圓柱滾子軸承 -可分離型內圈帶兩個加強筋，外圈帶一個加強筋 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.3465 in 85.000 mm |
| B | 0.7480 in 19.000 mm |
| Ew | 2.9528 in 75.000 mm |
| J | 2.3228 in 59.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 2.0276 in 51.500 mm |
| db min | 2.0276 in 51.500 mm |
| Da max | 3.0906 in 78.500 mm |
| Db max | 3.0906 in 78.500 mm |
| Db min | 3.0315 in 77.000 mm |
| r1as max | 0.0433 in 1.100 mm |

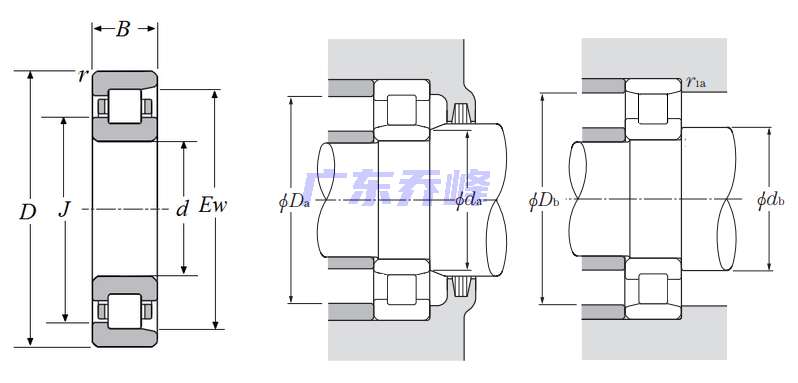

NTN NF209C4軸承尺寸圖
