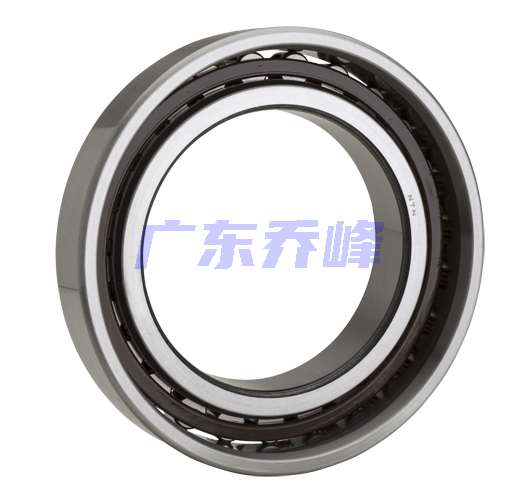

NTN N1018HSK軸承代號說明
N
1
0
1
8
H
S
K
N：外圈無擋邊，內圈雙擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
18：內徑：90 mm
HS：高轉速
K：錐孔，錐角 1:12
N：
外圈無擋邊，內圈雙擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
18：
內徑：90 mm
HS：
高轉速
K：
錐孔，錐角 1:12
NTN N1018HSK軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，機加工黃銅 |
| 極限轉速-油潤滑 | 11900轉/分鐘 |
| 極限轉速-脂潤滑 | 7600轉/分鐘 |
| 錐角 | 1:12 |
| 軸承設計型式 | 圓錐內孔 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 23600 lbf 105000 N 105.00 kN |
| 基本額定動載荷 | 17600 lbf 78500 N 78.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN N1018HSK軸承尺寸規格
| 圓柱滾子軸承 - 圓錐孔 -內圈帶兩個加強筋，普通外圈 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 0.9449 in 24.000 mm |
| Ew | 5.0000 in 127.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 3.8583 in 98.000 mm |
| Db max | 5.1969 in 132.000 mm |
| Db min | 5.0787 in 129.000 mm |
| r1as max | 0.0394 in 1.000 mm |
NTN N1018HSK軸承尺寸圖
