NTN MSN5204EV軸承代號說明
M
S
N
5
2
0
4
E
V
MSN：M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈，N：內圈擋邊
5：寬度系列：05系列
2：尺寸系列：02系列
04：內徑：20 mm
E：外圈雙擋邊
V：一體成型鋼保持架
MSN：
M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈，N：內圈擋邊
5：
寬度系列：05系列
2：
尺寸系列：02系列
04：
內徑：20 mm
E：
外圈雙擋邊
V：
一體成型鋼保持架
NTN MSN5204EV軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 一體成型，鋼質 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 8900 lbf 39500 N 39.50 kN |
| 基本額定動載荷 | 8200 lbf 36500 N 36.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MSN5204EV軸承尺寸規格
| 圓柱滾子軸承 -可分離型，短內圈帶一個加強筋，外圈帶兩個加強筋 - 尺寸 | |
| B | 0.7874 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| W | 0.8125 in 20.638 mm |
| F | 1.1929 in 30.300 mm |
| H | 1.5228 in 38.680 mm |
| R | 0.0402 in 1.020 mm |
| U（普通內外圈） | 1.0197 in 25.900 mm |
| V（加強筋內外圈） | 1.0984 in 27.900 mm |
| X（普通內外圈） | 1.6811 in 42.700 mm |
| Z（加強筋內外圈） | 1.5984 in 40.600 mm |
| r | 0.1250 in 3.175 mm |

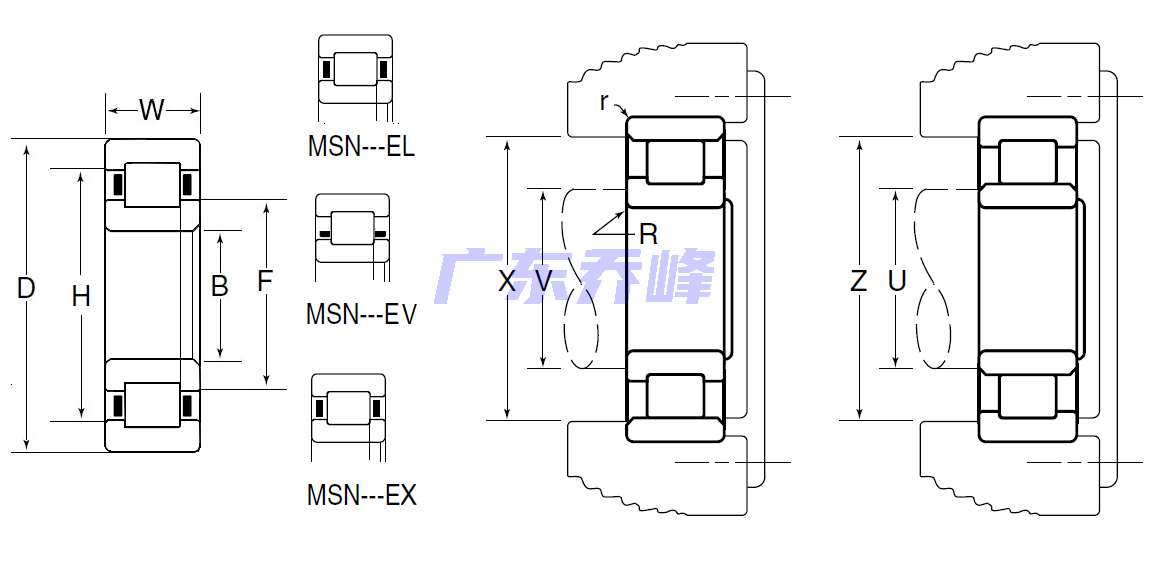

NTN MSN5204EV軸承尺寸圖
