NTN MR1212EAHL軸承代號說明
M
R
1
2
1
2
E
A
H
L
MR：M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：寬度系列：01系列
2：尺寸系列：02系列
12：內徑：60 mm
E：外圈雙擋邊
A：超大外徑，適用于標準殼體孔中的重壓型配合
H：外圈外徑上帶盲銷孔
L：復合鋼保持架
MR：
M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：
寬度系列：01系列
2：
尺寸系列：02系列
12：
內徑：60 mm
E：
外圈雙擋邊
A：
超大外徑，適用于標準殼體孔中的重壓型配合
H：
外圈外徑上帶盲銷孔
L：
復合鋼保持架
NTN MR1212EAHL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 25200 lbf 112000 N 112.00 kN |
| 基本額定動載荷 | 21400 lbf 95000 N 95.00 kN |
| 附件 | 開式 |
| 重量 | 2.123 lb 0.963 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MR1212EAHL軸承尺寸規格
| 可分離內圈型軸承 -內圈帶一個加強筋，外圈帶兩個加強筋，銷釘孔 - 尺寸 | |
| B | 2.3622 in 60.000 mm |
| D | 4.3329 in 110.056 mm |
| W | 0.8661 in 22.000 mm |
| A | 2.8500 in 72.390 mm |
| F | 3.1472 in 79.940 mm |
| H | 3.6811 in 93.500 mm |
| a | 0.3118 in 7.920 mm |
| b | 0.1098 in 2.790 mm |
| R | 0.0598 in 1.520 mm |
| U（普通內外圈） | 2.7283 in 69.300 mm |
| V（加強筋內外圈） | 2.8504 in 72.400 mm |
| X（普通內外圈） | 3.9882 in 101.300 mm |
| Z（加強筋內外圈） | 3.8386 in 97.500 mm |
| r | 0.0598 in 1.520 mm |

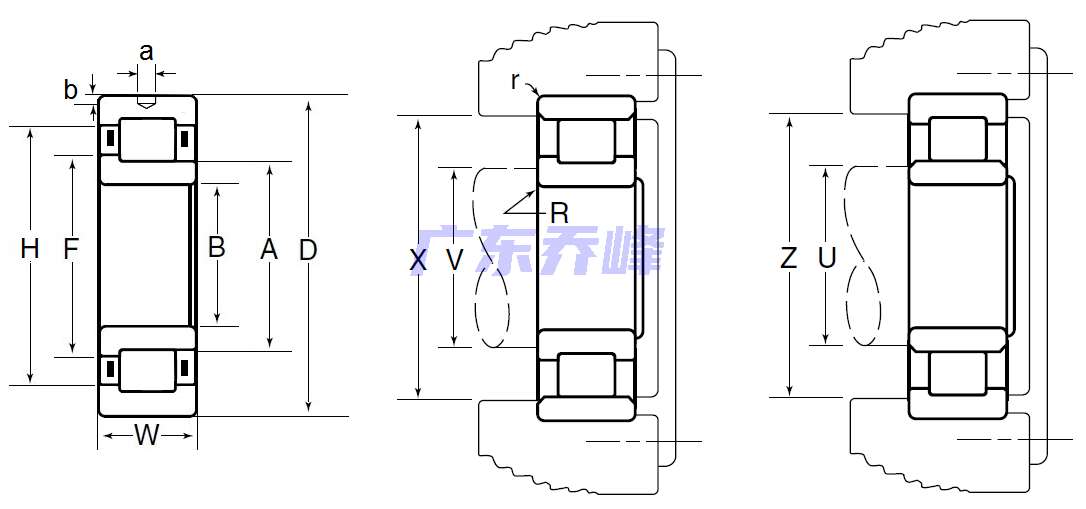

NTN MR1212EAHL軸承尺寸圖
