NTN MR1014EL軸承代號說明
M
R
1
0
1
4
E
L
MR：M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
14：內徑：70 mm
E：外圈雙擋邊
L：復合鋼保持架
MR：
M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
14：
內徑：70 mm
E：
外圈雙擋邊
L：
復合鋼保持架
NTN MR1014EL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 20700 lbf 92000 N 92.00 kN |
| 基本額定動載荷 | 15800 lbf 70500 N 70.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MR1014EL軸承尺寸規格
| 圓柱滾子軸承 -可分離型內圈帶一個加強筋，外圈帶兩個加強筋 - 尺寸 | |
| B | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| W | 0.7874 in 20.000 mm |
| A | 3.1571 in 80.190 mm |
| F | 3.3118 in 84.120 mm |
| H | 3.7791 in 95.990 mm |
| R | 0.0799 in 2.030 mm |
| U（普通內外圈） | 3.0512 in 77.500 mm |
| V（加強筋內外圈） | 3.1496 in 80.000 mm |
| X（普通內外圈） | 4.0709 in 103.400 mm |
| Z（加強筋內外圈） | 3.9291 in 99.800 mm |
| r | 0.0402 in 1.020 mm |

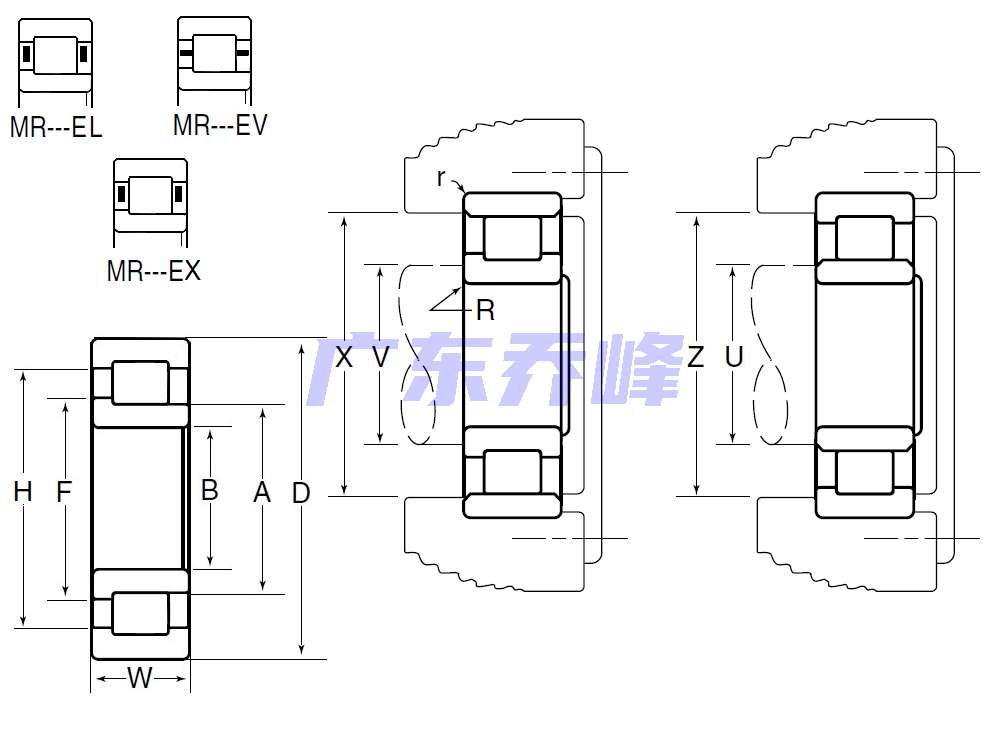

NTN MR1014EL軸承尺寸圖
