NTN-SNR MLECH7000CV軸承代號說明
M
L
E
C
H
7
0
0
0
C
V
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
00：內徑：10 mm
C：接觸角 17o
V：高精度
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
00：
內徑：10 mm
C：
接觸角 17o
V：
高精度
NTN-SNR MLECH7000CV軸承技術規格
| 類型 | 混合陶瓷角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 單列 |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLECH7000CV軸承尺寸規格
| 密封混合陶瓷角接觸球軸承 - 接觸角 17°，高精度 - 尺寸 | |
| d | 0.3937 in 10.000 mm |
| D | 1.0236 in 26.000 mm |
| B | 0.3150 in 8.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0059 in 0.150 mm |
| 接觸角 | 17 o |
| a（負荷中心） | 0.2362 in 6.000 mm |
| d2 | 0.5591 in 14.200 mm |
| d3 | 0.5787 in 14.700 mm |
| D1 | 0.7677 in 19.500 mm |
| D4 | 0.7913 in 20.100 mm |
| 雙列寬度 | 0.6299 in 16.000 mm |
| 三列寬度 | 0.9449 in 24.000 mm |
| 四列寬度 | 1.2598 in 32.000 mm |

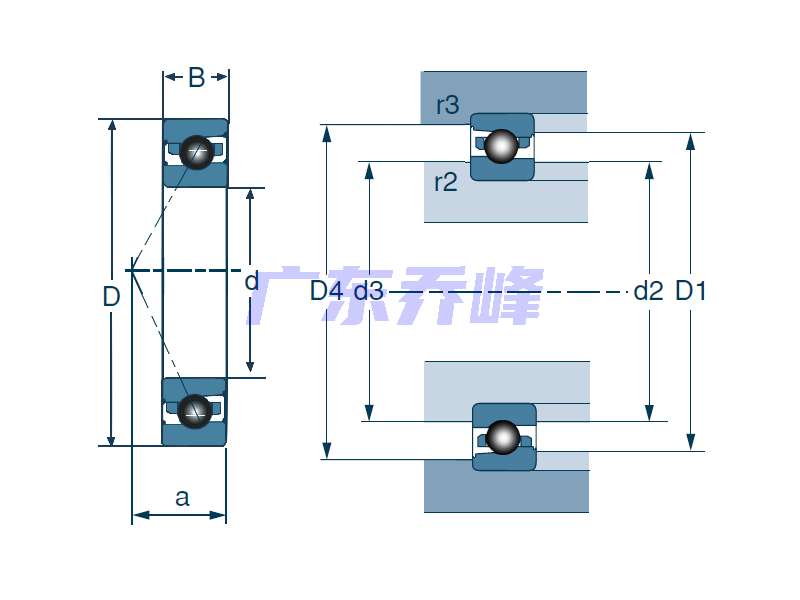

NTN-SNR MLECH7000CV軸承尺寸圖
