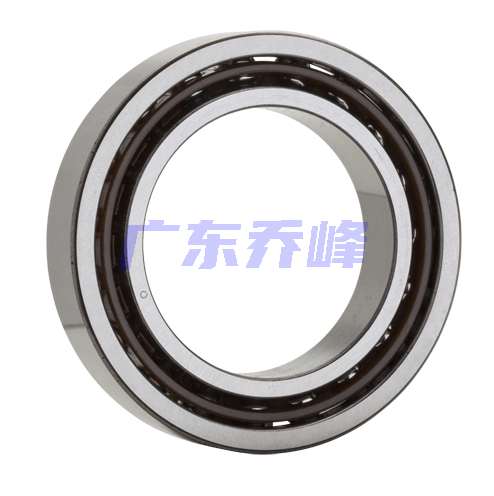

NTN-SNR MLCH7026HV軸承代號說明
M
L
C
H
7
0
2
6
H
V
ML：高轉速高精度角接觸軸承
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
26：內徑：130 mm
H：接觸角 25o
V：高精度
ML：
高轉速高精度角接觸軸承
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
26：
內徑：130 mm
H：
接觸角 25o
V：
高精度
NTN-SNR MLCH7026HV軸承技術規格
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速-油潤滑 | 13650轉/分鐘 |
| 極限轉速-脂潤滑 | 9100轉/分鐘 |
| 結構 | 單列 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLCH7026HV軸承尺寸規格
| 高速，單列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 5.1181 in 130.000 mm |
| D | 7.8740 in 200.000 mm |
| B | 1.2992 in 33.000 mm |
| r2 max | 0.0787 in 2.000 mm |
| r3 max | 0.0394 in 1.000 mm |
| 接觸角 | 25 o |
| a（負荷中心） | 2.1654 in 55.000 mm |
| d2 | 5.8465 in 148.500 mm |
| d3 | 6.0630 in 154.000 mm |
| D1 | 6.9685 in 177.000 mm |
| D4 | 7.2835 in 185.000 mm |
| D5 | 0.1512 in 6.2559 mm |
| E | 3.840 in 158.900 mm |
| 雙列寬度 | 2.5984 in 66.000 mm |
| 三列寬度 | 3.8976 in 99.000 mm |
| 四列寬度 | 5.1969 in 132.000 mm |
NTN-SNR MLCH7026HV軸承尺寸圖
