NTN MA1224TL軸承代號說明
M
A
1
2
2
4
T
L
MA：M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
1：寬度系列：01系列
2：尺寸系列：02系列
24：內徑：120 mm
T：外圈內徑中帶雙擋邊
L：復合鋼保持架
MA：
M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
1：
寬度系列：01系列
2：
尺寸系列：02系列
24：
內徑：120 mm
T：
外圈內徑中帶雙擋邊
L：
復合鋼保持架
NTN MA1224TL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 91000 lbf 405000 N 405.00 kN |
| 基本額定動載荷 | 67500 lbf 300000 N 300.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MA1224TL軸承尺寸規格
| 圓柱滾子軸承 -可分離型，普通內圈，外圈帶兩個擋圈 - 尺寸 | |
| B | 4.7244 in 120.000 mm |
| D | 8.4646 in 215.000 mm |
| W | 1.5748 in 40.000 mm |
| A | 5.7142 in 145.140 mm |
| C | 7.5181 in 190.960 mm |
| R | 0.1870 in 4.750 mm |
| U（普通內外圈） | 5.4803 in 139.200 mm |
| V（加強筋內外圈） | 5.7087 in 145.000 mm |
| X（普通內外圈） | 7.8307 in 198.900 mm |
| Z（加強筋內外圈） | 7.5118 in 190.800 mm |
| r | 0.0799 in 2.030 mm |

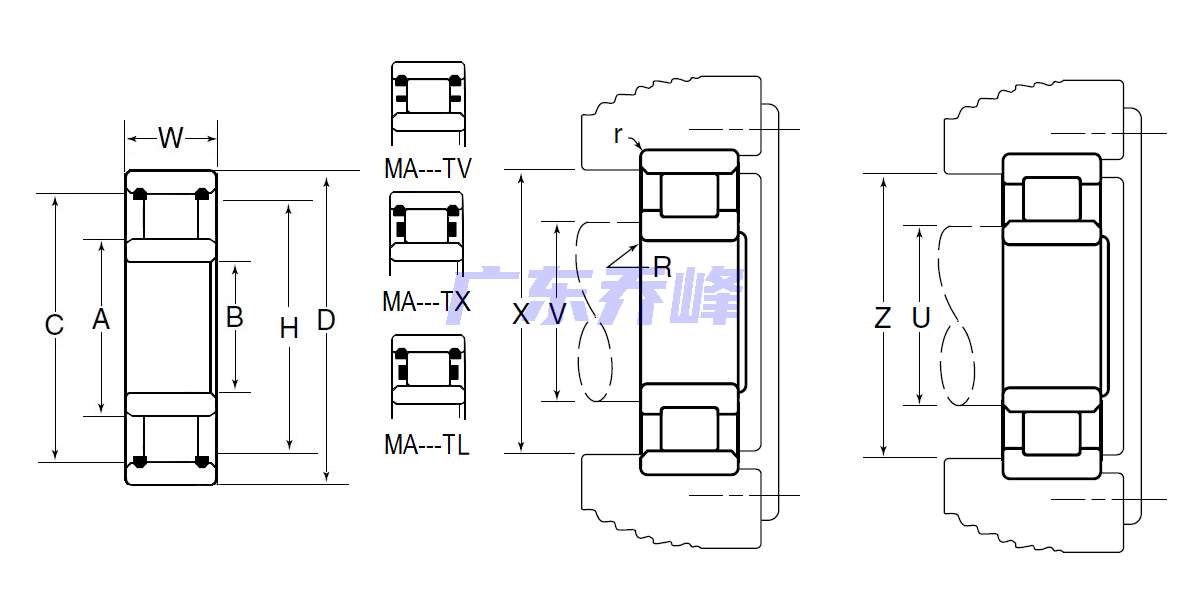

NTN MA1224TL軸承尺寸圖
