NTN MA1222EL軸承代號說明
M
A
1
2
2
2
E
L
MA：M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
1：寬度系列：01系列
2：尺寸系列：02系列
22：內徑：110 mm
E：外圈雙擋邊
L：復合鋼保持架
MA：
M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
1：
寬度系列：01系列
2：
尺寸系列：02系列
22：
內徑：110 mm
E：
外圈雙擋邊
L：
復合鋼保持架
NTN MA1222EL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 74000 lbf 330000 N 330.00 kN |
| 基本額定動載荷 | 57500 lbf 255000 N 255.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MA1222EL軸承尺寸規格
| 圓柱滾子軸承 -可分離型，普通內圈，外圈帶兩個加強筋 - 尺寸 | |
| B | 4.3307 in 110.000 mm |
| D | 7.8740 in 200.000 mm |
| W | 1.4961 in 38.000 mm |
| A | 5.2339 in 132.940 mm |
| H | 6.6311 in 168.430 mm |
| R | 0.1559 in 3.960 mm |
| U（普通內外圈） | 5.0118 in 127.300 mm |
| V（加強筋內外圈） | 5.2283 in 132.800 mm |
| X（普通內外圈） | 7.2402 in 183.900 mm |
| Z（加強筋內外圈） | 6.9291 in 176.000 mm |
| r | 0.0799 in 2.030 mm |

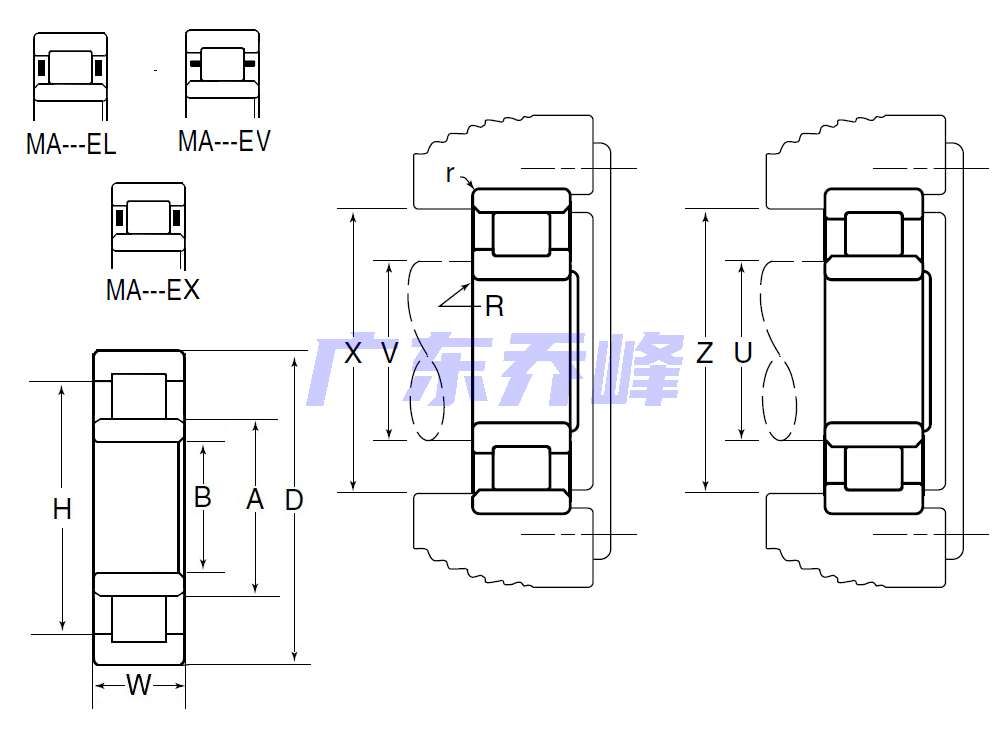

NTN MA1222EL軸承尺寸圖
