NTN M1315CAH軸承代號說明
M
1
3
1
5
C
A
H
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
3：尺寸系列：03系列
15：內徑：75 mm
C：滑動外圈
A：超大外徑，適用于標準殼體孔中的重壓型配合
H：外圈外徑上帶盲銷孔
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
3：
尺寸系列：03系列
15：
內徑：75 mm
C：
滑動外圈
A：
超大外徑，適用于標準殼體孔中的重壓型配合
H：
外圈外徑上帶盲銷孔

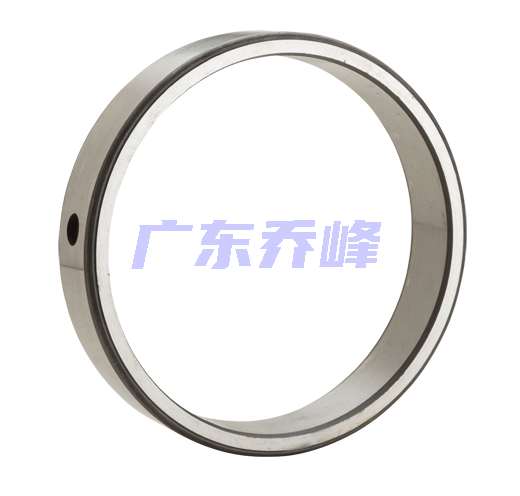

NTN M1315CAH軸承技術規格
| 類型 | 外圈 |
| 材質 | 硬化合金鋼 |
| 重量 | 3.040 lb 1.379 kg |
NTN M1315CAH軸承尺寸規格
| 普通外圈帶銷釘孔，不帶滾子 - 尺寸 | |
| D | 6.3020 in 160.071 mm |
| C | 5.4780 in 139.140 mm |
| W | 1.4567 in 37.000 mm |
| r | 0.0799 in 2.030 mm |
| a | 0.4382 in 11.130 mm |
| b | 0.1799 in 4.570 mm |

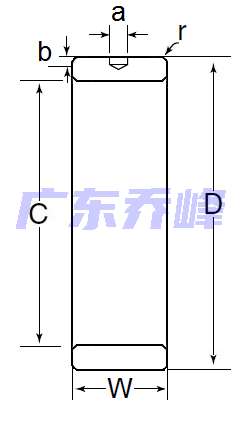

NTN M1315CAH軸承尺寸圖
