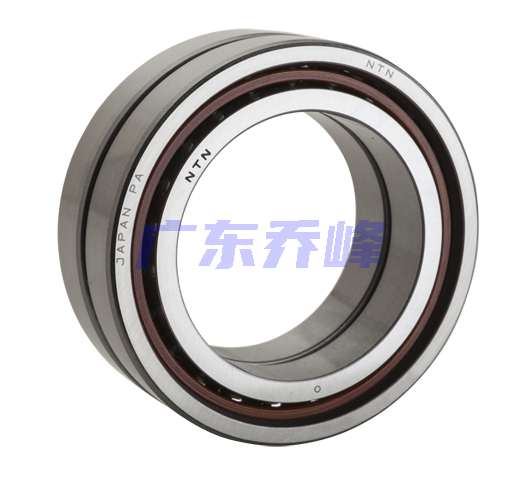

NTN HTA926DB軸承代號說明
H
T
A
9
2
6
D
B
HTA：軸向載荷用雙聯角接觸球軸承.HTA型，默認接觸角 40o
9：尺寸系列：19系列
26：內徑：130 mm
DB：背對背配對， / \
HTA：
軸向載荷用雙聯角接觸球軸承.HTA型，默認接觸角 40o
9：
尺寸系列：19系列
26：
內徑：130 mm
DB：
背對背配對， / \
NTN HTA926DB軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 6100轉/分鐘 |
| 極限轉速-脂潤滑 | 4800轉/分鐘 |
| 結構 | 雙列 |
| 基本額定靜載荷 | 43500 lbf 193000 N 193.00 kN |
| 基本額定動載荷 | 15300 lbf 68000 N 68.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HTA926DB軸承尺寸規格
| 軸向載荷雙聯角接觸球軸承 - HTA型 - 尺寸 | |
| d | 5.1181 in 130.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 0.8858 in 22.500 mm |
| 2B | 1.7717 in 45.000 mm |
| d1 | 5.8819 in 149.400 mm |
| D2 | 6.5236 in 165.700 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0394 in 1.000 mm |
| 接觸角 | 40 o |
| 2a | 6.0276 in 153.100 mm |
| da min | 5.5906 in 142.000 mm |
| Db max | 6.7913 in 172.500 mm |
| ras max | 0.0591 in 1.500 mm |
| r1as max | 0.0394 in 1.000 mm |

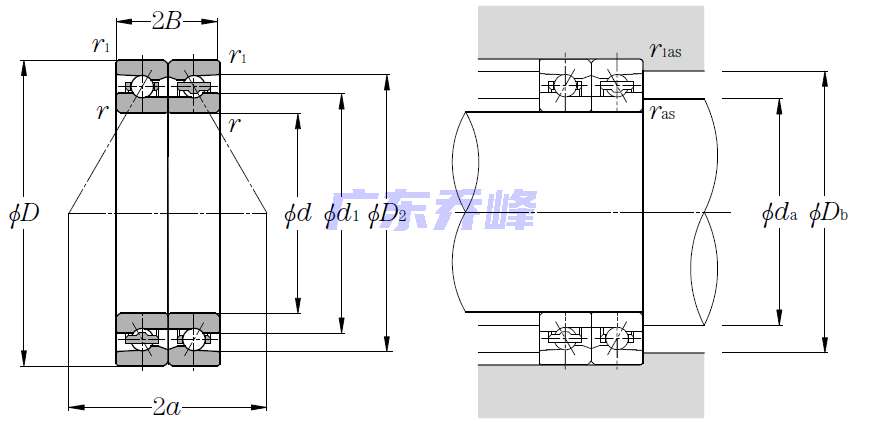

NTN HTA926DB軸承尺寸圖
