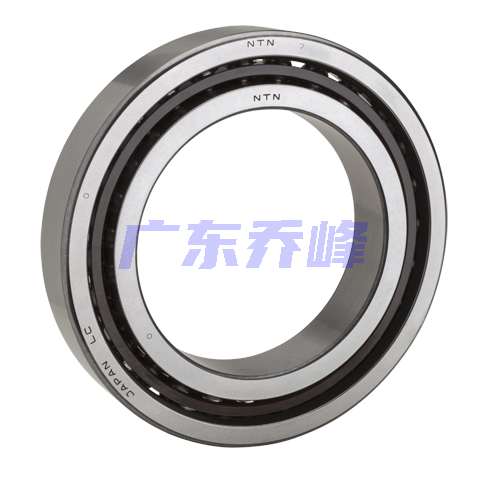

NTN HSB915C軸承代號說明
H
S
B
9
1
5
C
HSB：超高速角接觸球軸承.HSB型
9：尺寸系列：19系列
15：內徑：75 mm
C：接觸角 15o
HSB：
超高速角接觸球軸承.HSB型
9：
尺寸系列：19系列
15：
內徑：75 mm
C：
接觸角 15o
NTN HSB915C軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 14000轉/分鐘 |
| 極限轉速-脂潤滑 | 10000轉/分鐘 |
| 結構 | 單列 |
| 系數 | 11.2 |
| 基本額定靜載荷 | 3250 lbf 14400 N 14.40 kN |
| 基本額定動載荷 | 4150 lbf 18500 N 18.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HSB915C軸承尺寸規格
| 超高速單列角接觸球軸承 - 尺寸 | |
| d | 2.9528 in 75.000 mm |
| D | 4.1339 in 105.000 mm |
| B | 0.6299 in 16.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| a | 0.7874 in 20.000 mm |
| da min | 3.1693 in 80.500 mm |
| Da max | 3.9173 in 99.500 mm |
| ras max | 0.0394 in 1.000 mm |
| 雙列寬度 | 1.2598 in 32.000 mm |
| 三列寬度 | 1.8898 in 48.000 mm |
| 四列寬度 | 2.5197 in 64.000 mm |
NTN HSB915C軸承尺寸圖
