NTN HSB018CDTBT/GLP4軸承代號說明
H
S
B
0
1
8
C
D
T
B
T
/
G
L
P
4
HSB：超高速角接觸球軸承.HSB型
0：尺寸系列：10系列
18：內徑：90 mm
C：接觸角 15o
DTBT：四列配對 / / \ \
/GL：輕微預緊
P4：P4級精度
HSB：
超高速角接觸球軸承.HSB型
0：
尺寸系列：10系列
18：
內徑：90 mm
C：
接觸角 15o
DTBT：
四列配對 / / \ \
/GL：
輕微預緊
P4：
P4級精度
NTN HSB018CDTBT/GLP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HSB018CDTBT/GLP4軸承尺寸規格
| 超高速多列角接觸球軸承，串聯配對 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 0.9449 in 24.000 mm |
| 總寬度 | 3.7795 in 96.000 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0394 in 1.000 mm |
| 接觸角 | 15 o |
| da min | 3.8780 in 98.500 mm |
| Da max | 5.1772 in 131.500 mm |
| ras max | 0.0591 in 1.500 mm |

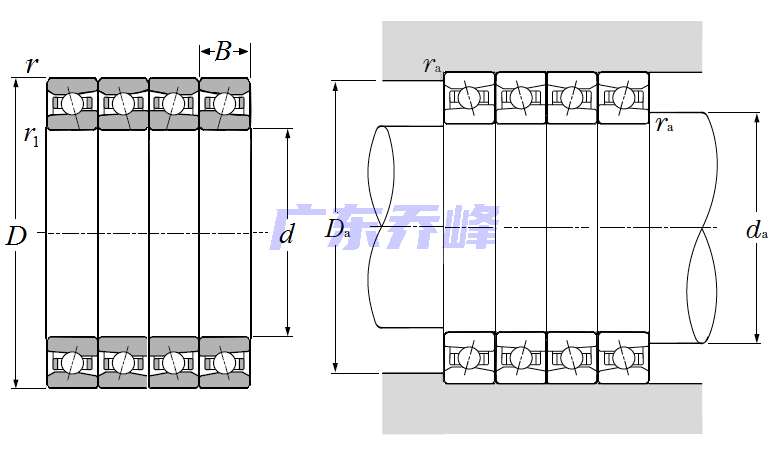

NTN HSB018CDTBT/GLP4軸承尺寸圖
