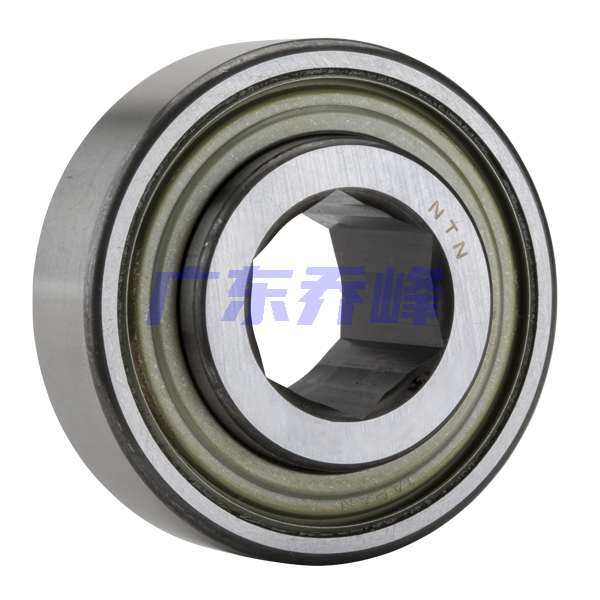

NTN HPC104TPA軸承代號說明
H
P
C
1
0
4
T
P
A
HP：盤式軸承
C：圓柱外圈
104：軸徑：1.25 in
T：三層唇封
P：不可再潤滑
A：特殊特征代號
HP：
盤式軸承
C：
圓柱外圈
104：
軸徑：1.25 in
T：
三層唇封
P：
不可再潤滑
A：
特殊特征代號
NTN HPC104TPA軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 六角頭 |
| 外圈類型 | 圓柱型 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 結構 | 單列 |
| 游隙 | C3 |
| 基本額定靜載荷 | 4450 lbf 19800 N 19.80 kN |
| 基本額定動載荷 | 7300 lbf 32500 N 32.50 kN |
| 附件 | 雙面密封 |
| 重量 | 1.345 lb 0.610 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HPC104TPA軸承尺寸規格
| 帶緊定襯套的軸承 - HP型，六角孔，圓柱內徑 - 尺寸 | |
| H（0.0050/0） | 1.4415 in 36.614 mm |
| D | 3.1496 in 80.000 mm |
| C（0/-0.0047） | 0.7087 in 18.000 mm |
| B（0/-0.0047） | 1.4370 in 36.500 mm |
| d | 1.2795 in 32.500 mm |
| R | 0.0394 in 1.000 mm |
| 軸徑 | 1.250 in 31.750 mm |
NTN HPC104TPA軸承尺寸圖
