NTN-SNR CH71932HVDUJ74軸承代號說明
C
H
7
1
9
3
2
H
V
D
U
J
7
4
CH：陶瓷球
7：角接觸球軸承
19：尺寸系列：19系列
32：內徑：160 mm
H：接觸角 25o
V：高精度
DU：通用配對
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
CH：
陶瓷球
7：
角接觸球軸承
19：
尺寸系列：19系列
32：
內徑：160 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR CH71932HVDUJ74軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR CH71932HVDUJ74軸承尺寸規格
| 雙列混合陶瓷角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 6.2992 in 160.000 mm |
| D | 8.6614 in 220.000 mm |
| B | 1.1024 in 28.000 mm |
| 2B | 2.2047 in 56.000 mm |
| r2 max | 0.0787 in 2.000 mm |
| r3 max | 0.0394 in 1.000 mm |
| 接觸角 | 25 o |
| d2 | 6.9882 in 177.500 mm |
| D1 | 7.9724 in 202.500 mm |
| D4 | 8.2283 in 209.000 mm |
| D5 | 7.2441 in 184.000 mm |
| E | 0.1614 in 4.100 mm |

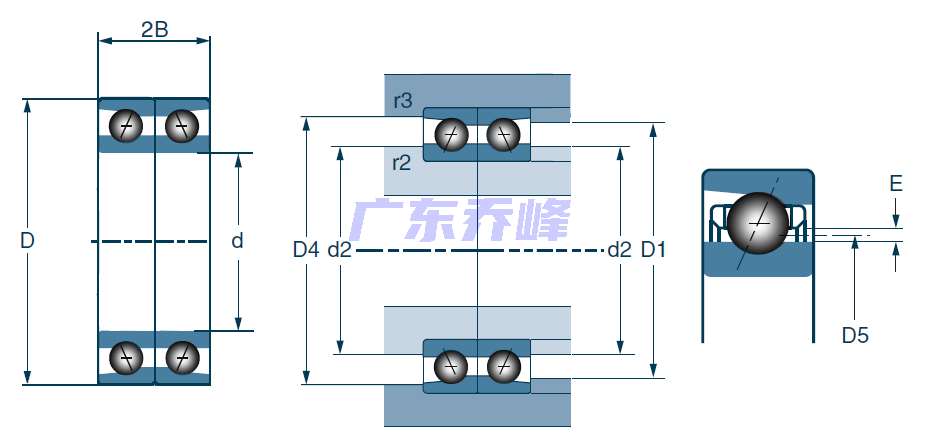

NTN-SNR CH71932HVDUJ74軸承尺寸圖
