NTN-SNR CH7006CVUJ74軸承代號說明
C
H
7
0
0
6
C
V
U
J
7
4
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
06：內徑：30 mm
C：接觸角 17o
V：高精度
U：Ultage 標準
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
06：
內徑：30 mm
C：
接觸角 17o
V：
高精度
U：
Ultage 標準
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR CH7006CVUJ74軸承技術規格
| 類型 | 混合陶瓷角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速-油潤滑 | 52000轉/分鐘 |
| 極限轉速-脂潤滑 | 32500轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR CH7006CVUJ74軸承尺寸規格
| 單列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.1654 in 55.000 mm |
| B | 0.5118 in 13.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| a（負荷中心） | 0.4724 in 12.000 mm |
| d2 | 1.5000 in 38.100 mm |
| D1 | 1.8504 in 47.000 mm |
| D4 | 1.9488 in 49.500 mm |
| D5 | 0.0925 in 1.5906 mm |
| E | 2.350 in 40.400 mm |
| 雙列寬度 | 1.0236 in 26.000 mm |
| 三列寬度 | 1.5354 in 39.000 mm |
| 四列寬度 | 2.0472 in 52.000 mm |

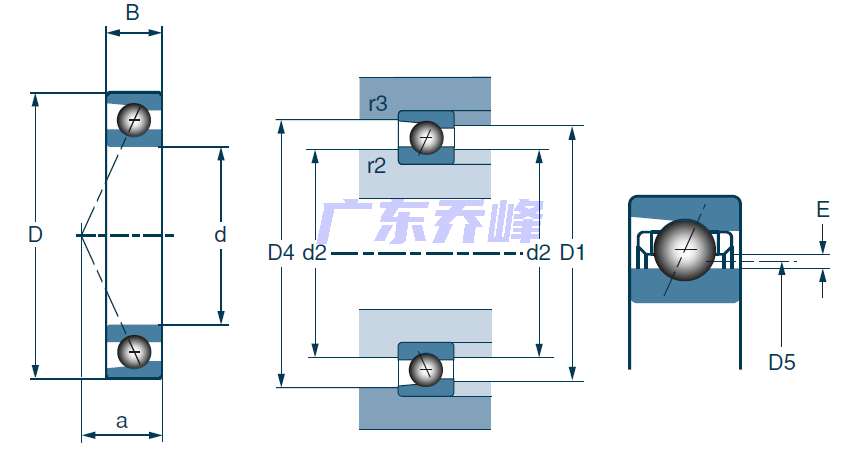

NTN-SNR CH7006CVUJ74軸承尺寸圖
