NTN 7MC3-6314C3軸承代號說明
7
M
C
3
-
6
3
1
4
C
3
7MC3-：標準陶瓷絕緣軸承，耐高電壓 3 KV
6：深溝球軸承
3：ISO標準03系列
14：內徑：70 mm
C3：C3游隙
7MC3-：
標準陶瓷絕緣軸承，耐高電壓 3 KV
6：
深溝球軸承
3：
ISO標準03系列
14：
內徑：70 mm
C3：
C3游隙
NTN 7MC3-6314C3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 5400轉/分鐘 |
| 極限轉速-脂潤滑 | 4600轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 13.2 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 15280 lbf 68000 N 68.00 kN |
| 基本額定動載荷 | 25850 lbf 115000 N 115.00 kN |
| 附件 | 開式 |
| 重量 | 5.600 lb 2.540 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7MC3-6314C3軸承尺寸規格
| 絕緣單列深溝球軸承 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 5.9055 in 150.000 mm |
| B | 1.3780 in 35.000 mm |
| r | 0.0827 in 2.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.1890 in 81.000 mm |
| da max | 3.6417 in 92.500 mm |
| Da max | 5.4724 in 139.000 mm |
| ras max | 0.0787 in 2.000 mm |

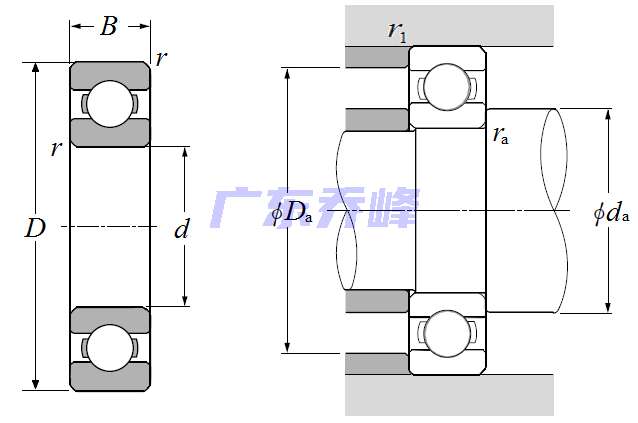

NTN 7MC3-6314C3軸承尺寸圖
