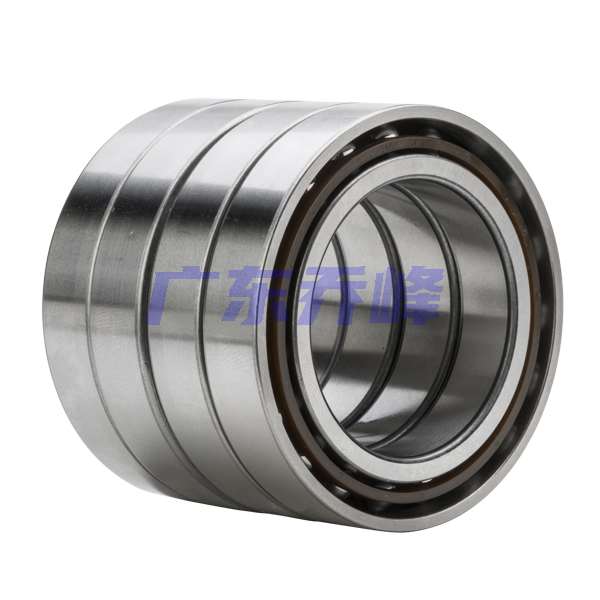

NTN 7908CDTBT/G5P4軸承代號說明
7
9
0
8
C
D
T
B
T
/
G
5
P
4
7：角接觸球軸承，默認接觸角：30o
9：尺寸系列：19系列
08：內徑：40 mm
C：接觸角 15o
DTBT：四列組配 \ \ / /
/G5：特殊預緊，5KG
P4：P4級精度
7：
角接觸球軸承，默認接觸角：30o
9：
尺寸系列：19系列
08：
內徑：40 mm
C：
接觸角 15o
DTBT：
四列組配 \ \ / /
/G5：
特殊預緊，5KG
P4：
P4級精度
NTN 7908CDTBT/G5P4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 四列 |
| 預緊力 | 特殊預緊力 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7908CDTBT/G5P4軸承尺寸規格
| 多列角接觸球軸承 - 串聯配對 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.4724 in 12.000 mm |
| 總寬度 | 1.8898 in 48.000 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0118 in 0.300 mm |
| 接觸角 | 15 o |
| da min | 1.7520 in 44.500 mm |
| Da max | 2.2638 in 57.500 mm |
| Db max | 2.3425 in 59.500 mm |
| ras max | 0.0236 in 0.600 mm |
| r1as max | 0.0118 in 0.300 mm |
NTN 7908CDTBT/G5P4軸承尺寸圖
